1、填空题  用以下器材测量待测电
阻Rx的阻值：
待测电阻Rx：阻值约为100Ω；
电源E：电动势约为6.0V、内阻忽略不计；
电流表X：量程50mA、内阻r1=20Ω；
电流表Y：量程300mA、内阻r2约为4Ω
定值电阻R0：阻值为20Ω；
滑动变阻器R：最大阻值为10Ω；
单刀单掷开关S、导线若干．测量电阻Rx的电路图如右图所示
（1）电路图中的电流表A1应该选择电流表______（填“X”或“Y”），开关S闭合前，滑动变阻器R滑片应该移到______端（填“A”、“B”或“无要求”）
（2）若某次测量中电流表A1的示数为I1，电流表A2的示数为I2，则由已知量和测得量表示Rx的表达式为Rx=______．

参考答案：（1）用电流表A1测量通过待测电阻的电流，用电流表A2与定值电阻串联，则电流表A2的量程应大于A1的量程，故电流表A1应该选择电流表X．为了保护电路，开关S闭合前，滑动变阻器R滑片应该移到A端，使开关闭合后，电路中的电流最小．
（2）根据欧姆定律得：Rx=I2-I1I1R0-r1
故答案为：（1）X，A；
（2）I2-I1I1R0

本题解析：

本题难度：一般

2、简答题  如图所示为用伏安法测量一个定值电阻阻值的实验所需器材的实物图，器材规格如下：
待测电阻Rx（约100Ω）；
直流毫安表（量程0～50mA，内阻约50Ω）；
直流电压表（量程0～3V，内阻约5kΩ）；
直流电源（输出电压6V，内阻不计）；
滑动变阻器（阻值范围0～15Ω，允许最大电流1A）；
开关1个，导线若干条．

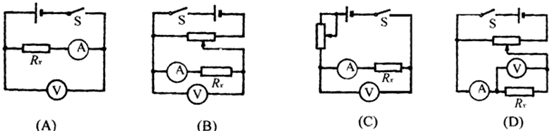

（1）据器材的规格和实验要求，实验电路图应选择______．

（2）请完成实物图连线．

参考答案：（1）因为滑动变阻器的总电阻较小，采用限流式接法，移动滑动变阻器时，电流、电压变化不明显，测量误差较大，所以滑动变阻器采用分压式接法．
因为待测电阻远小于电压表内阻，与电流表内阻相当，属于小电阻，根据“小外偏小”，所以电流表采用外接法．故选D．


（2）根据电路图连接实物图，注意滑动变阻器的连接，以及电表的极性．如图所示．
故答案为：（1）D
（2）如图所示．

本题解析：

本题难度：一般

3、实验题  （10分）图中虚线框内存在一沿水平方向、且与纸面垂直的匀强磁场。现通过测量通电导线在磁场中所受的安培力，来测量磁场的磁感应强度大小、并判定其方向。所用部分器材已在图中给出，其中D为位于纸面内的U形金属框，其底边水平，两侧边竖直且等长；E为直流电源；R为电阻箱；A为电流表；S为开关。此外还有细沙、天平、米尺和若干轻质导线。

（1）在图中画线连接成实验电路图。
（2）完成下列主要实验步骤中的填空
①按图接线。
②保持开关S断开，在托盘内加入适量细沙，使D处于平衡状态；然后用天平称出细沙质量m1。
③闭合开关S，调节R的值使电流大小适当，在托盘内重新加入适量细沙，使D________；然后读出___________________，并用天平称出____________。
④用米尺测量_______________。
（3）用测量的物理量和重力加速度g表示磁感应强度的大小，可以得出B=_________。
（4）判定磁感应强度方向的方法是：若____________，磁感应强度方向垂直纸面向外；反之，磁感应强度方向垂直纸面向里。

参考答案：（1）

（2）重新处于平衡状态；电流表的示数I；此时细沙的质量m2；D的底边长度l；
（3）
（4）m2＞m1

本题解析：开关S断开时，D中无电流，D不受安培力，此时D所受重力Mg=m1g；S闭合后，D中有电流，左右两边所受合力为0，D所受合力等于底边所受的安培力，如果m2＞m1，有m2g= m1g+BIL，则安培力方向向下，根据左手定则可知，磁感应强度方向向外；如果m2＜m1，有m2g= m1g-BIL，则安培力方向向上，根据左手定则可知，磁感应强度方向向里；综上所述，则B=。

本题难度：简单

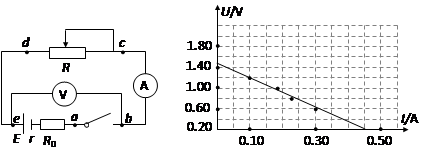

4、填空题  某同学在用电流表和电压表测电池的电动势和内阻的实验中，串联了一只2.5Ω的保护电阻R0，实验电路如图所示，
（1）连好电路后，当该同学闭合电键，发现电流表示数为0，电压表示数不为0。检查各接线柱均未接错，接触良好且未发生短路；他用多用电表的电压档检查电路，把两表笔分别接a、b，b、c，d、e时，示数均为0，把两表笔接c、d时，示数与电压表示数相同，由此可推断故障是?。
（2）排除故障后，该同学顺利完成实验，根据数据在U—I图中描出图线，由图知：电池的电动势为?，内阻为?。

参考答案：（1）R断路（2分）
（2）1.42～1.50V? 0.2～0.4Ω

本题解析：（1）闭合电键，发现电流表示数为0，电压表示数不为0，说明电路中有断路或者短路的地方，把两表笔接c、d时，示数与电压表示数相同，则c、d点通往电源的电路是通路，即R断路
（2）根据闭合电路欧姆定律可得，U=E-I（r+R），则图线斜率表示内阻，纵截距表示电源电动势，跟据图像可知电动势为1.42V，内阻
故答案为：（1）R断路（2）1.42～1.50V? 0.2～0.4Ω

本题难度：一般

5、实验题  如图，一热敏电阻RT放在控温容器M内：A为毫安表，量程6 mA，内阻为数十欧姆；E为直流电源，电动势约为3V，内阻很小；R为电阻箱，最大阻值为999.9 Ω；S为开关。已知RT在95℃时的阻值为150 Ω，在20℃时的阻值约为550 Ω。现要求在降温过程中测量在95 ℃～20 ℃之间的多个温度下RT的阻值。

(1)在图中画出连线，完成实验原理电路图。
(2)完成下列实验步骤中的填空：
①依照实验原理电路图连线；
②调节控温容器M内的温度，使得RT的温度为95 ℃；
③将电阻箱调到适当的初值，以保证仪器安全；
④闭合开关，调节电阻箱，记录电流表示数I0，并记录____________；
⑤将RT的温度降为T1(20 ℃＜T1＜95 ℃)，调节电阻箱，使得电流表的读数____________，记录_______________；
⑥温度为T1时热敏电阻的电阻值RT1＝________________；
⑦逐步降低T1的数值，直至20℃为止；在每一温度下重复步骤⑤、⑥。

参考答案：（1）
（2）④电阻箱的读数R0；⑤仍为I0，电阻箱的读数R1；⑥R0－R1＋150 Ω

本题解析：

本题难度：一般
