1、填空题  某实验小组的同学想通过实验测定一根碳硅棒的电阻率，他们用螺旋测微器测量这根碳硅棒直径时的刻度位置如图甲所示，用米尺测出其长度l=40.00cm，碳硅棒的电阻大约1KΩ．他们用伏安法测出碳硅棒的电阻R，然后根据电阻定律计算出该材料的电阻率．为此取来两节新的干电池（内阻不计）、电键、若干导线及下列器材：
A．电压表（量程3V，内阻约为104Ω）
B．电流表（量程3mA，内阻约为4Ω）
C．电流表（量程0.6A，内阻0.05Ω）
D．滑动变阻器（阻值0～15Ω）
F．滑动变阻器（阻值0～100Ω）

（1）从图甲中读出这根碳硅棒的直径d=______mm．
（2）要求较准确地测出其阻值，电流表应选______，滑动变阻器应选______（填序号）．
（3）某同学根据正确设计的电路，将图乙中实物图连接好一部分，请你将剩余部分连接起来．
（4）正确实验并求得电阻R=1.2×103Ω，由以上数据确定碳硅棒的电阻率ρ=______Ω?m（保留两位有效数字）．

参考答案：（1）由图甲所示可知，螺旋测微器固定刻度示数为1.5mm，可动刻度示数为50.0×0.01mm=0.500mm，碳棒的直径d=1.5mm+0.500mm=2.000mm；
（2）电路最大电流约为I=ER=31000=0.003A=3mA，电流表应选B；碳棒阻值约为1kΩ，两滑动变阻器最大阻值为分别15Ω、100Ω都远小于碳棒阻值，为测多组实验数据，滑动变阻器应采用分压接法，为方便实验操作，滑动变阻器应选D．
（3）由（2）可知，滑动变阻器应采用分压接法；待测碳棒阻值约为1kΩ，电流表内阻约为4Ω，电压表内阻约为104Ω，待测电阻阻值远大于电流表内阻，电流表应采用内接法；实验电路图如图所示：

（4）电阻R=ρLS=ρLπ(d2)2，电阻率ρ=πRd24L=3.14×1.2×103×(2.000×10-3)24×0.4≈9.4×10-3Ω?m．
故答案为：（1）2.000；（2）B；D；（3）实物电路图如图所示；（4）9.4×10-3Ω?m．

本题解析：

本题难度：一般

2、简答题  在“测量金属丝的电阻率”的实验中：已知电阻丝的电阻RX约为10Ω，现备有下列器材供测量该电阻丝的电阻时选用：
A．量程为0-0.6A，内阻为0.5Ω的电流表A1
B．量程为0-3A，内阻为0.1Ω的电流表A2
C．量程为0-3V，内阻为6kΩ的电压表V1
D．量程为0-15V，内阻为30kΩ的电压表V2
E．阻值为0-1kΩ，额定电流为0.5A?的滑动变阻器R1
F．阻值为0-50Ω，额定电流为2A?的滑动变阻器R2
G．电动势为4V、内阻约为2Ω的蓄电池E
H．开关S，导线若干
（1）除选用G、H外，还应选用的器材是（只填代号）电流表______，电压表______，滑动变阻器______，
（2）在本题虚线方框中画出用伏安法测上述电阻丝电阻的电路图．

参考答案：（1）选择电压表和电流表时要使指针偏转尽量大些，所给电源电动势为4V，因此应该选择量程为3V的电压表，故选C；根据电动势和待测电阻估测电路中电流小于0.6A，因此电流表选择A，两个滑动变阻器均大于待测电阻，为了调节方便，因此选用较小的滑动变阻器，故选F．
故答案为：A，C，F．?

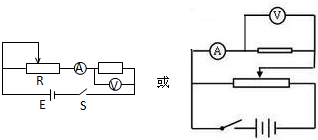

（2）本题中待测电阻阻值较小，滑动无论选哪个滑动变阻器电阻均大于待测电阻，因此滑动变阻器采用分压式接法或限流接法均可；由于待测电阻较小，因此电流表采用外接法，具体电路图如下所示：

本题解析：

本题难度：一般

3、实验题

如图甲所示的电路中，1至11为连接点的标号。在开关闭合后，发现小灯泡不亮，电压表和电流表均无示 数。现用多用电表检查电路故障。
（1）为了检测滑动变阻器、小灯泡以及6根导线，在连接点1、2同时断开的情况下，应当选用多用电表的_______挡。
（2）在开关闭合情况下，多用电表选择旋钮置于“直流电压5V”挡，测得5、6两点间电压如图乙所示，则5、6两点间的电压是________V。
（3）为了尽可能准确完成探究小灯泡U-Ⅰ特性的实验，图甲电路接线图中还存在错漏，请你在图甲中补画出正确的连接线。
（4）图丙是某实验小组的同学根椐实验数据绘制而成的小灯泡的U-I特性图线。 随后他们将该小灯泡直接串接在电动势E=4.5 V，内阻r=1.5 Ω的直流电源上，则该小灯泡通电发光时的电功率约为_______W。

参考答案：（1）欧姆
（2）3.89（3）（4）2.60（2.55~2.65均可）

本题解析：

本题难度：一般

4、实验题  （6分）某学生用打点计时器研究小车的匀变速直线运动。他将打点计时器接到频率为50Hz的交流电源上，实验时得到一条如图所示的纸带。他在纸带上便于测量的地方选取第一个计时点，在这点下标明A，第六个计时点下标明B，第十一个计时点下标明C，第十六个计时点下标明D，测得AC长为14.56cm，B D长为19.72cm，则C点时小车的瞬时速度大小为?m/s。小车运动的加速度大小为?m/s2，（保留3位有效数字）

参考答案：0.986 （3分）? 2.58（3分）

本题解析：略

本题难度：一般

5、填空题  读出下列测量仪器的读数。
（1） 螺旋测微器的读数为__________mm（2） 游标卡尺的读数为?cm。

参考答案：（1）0.700?
（2）2.540

本题解析：螺旋测微器的读数为：0.5mm+20.0×0.01mm=0.700mm
游标卡尺的读数为：25mm+8×0.05mm=25.40mm=2.540cm
故答案为：（1）0.700?（2）2.540

本题难度：简单
