1、填空题  水平放置相互靠近的两带电平板间的电势差为U，板间距离为d．有一质量为m、电量为+q的粒子沿板中央轴线飞入，如图所示．若粒子恰能从上极板边缘飞出，则该过程中粒子动能的增量为______；粒子在板间运动的时间为______．（粒子重力不计）．

参考答案：由题意，粒子恰能从上极板边缘飞出，进、出电场时初位置与末位置间的电势差为12U，则根据动能定理得：粒子动能的增量为△Ek=q?12U=Uq2
粒子做类平抛运动，水平方向做匀速直线运动，竖直方向上做初速度为零的匀加速直线运动，则有
? 竖直方向上：y=d2=12at2
又由牛顿第二定律得：a=qUmd
联立觡，t=d

本题解析：

本题难度：一般

2、简答题  莉莉同学为了测一节干电池的电动势E和内电阻r．
①她先用多用电表估测电动势E．将选择开关旋至直流2.5V档，红、黑表笔与干电池的正、负极相接，此时指针所指位置如图丙所示，则此时多用表的读数为______V．

②莉莉再用伏安法更精确地测量该干电池的电动势和内电阻，实验电路如图丁所示．请你用实线代替导线在图戊中连接好实物，要求变阻器的滑动头向右滑动时，其电阻值变大．
③由实验测得的7组数据已在图己的U-I图上标出，请你完成图线．由图象可得E=______V（保留三位有效数字），r=______Ω（保留两位有效数字）．若取图己中的第2、3两组数据来计算E和r，则比用上述图象法测得电动势______，内电阻______（填“偏大”或“偏小”）．

参考答案：①选择开关旋至直流2.5V档，由图示多用电表可知，多用电表分度值是0.5V，多用电表示数是1.45V；
②变阻器的滑动头向右滑动时，其电阻值变大，滑动变阻器应接左下接线柱，

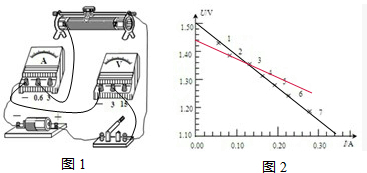

根据实验电路图连接实物电路图，如图1所示；



③用直线把坐标系中各点连接起来，得到U-I图象，如图2所示；由图象可知，
图象与纵轴交点是1.49V，则电源电动势E=1.49V，电源内阻r=△U△I=1.1Ω；
过2、3两点作直线如图2所示，由图可知，由2、3两组数据求出的电动势与电源内阻均小于由图象求出的电动势与内阻．
故答案为：①1.45
②连线如图
③如图，1.49，1.1?偏小，偏小

本题解析：

本题难度：一般

3、简答题  一电流表的量程标定不准确，某同学利用图甲所示电路测量该电流表的实际量程Im．所用器材有：量程不准的电流表A1，内阻r1=10.0Ω，量程标称为5.0mA；标准电流表A2，内阻r2=45.0Ω，量程1.0mA；标准电阻R1，阻值10.0Ω；滑动变阻器R，总电阻为300.0Ω；电源E，电动势3.0V，内阻不计；保护电阻R2；开关S；导线．回答下列问题：
（1）根据电路图甲，在答题卡上（图乙所示）的实物图上画出正确的连线．

（2）开关S闭合前，滑动变阻器的滑动端c应滑动至______端．
（3）开关S闭合后，调节滑动变阻器的滑动端，使电流表A1满偏；若此时电流表A2的读数为I2，则A1的量程Im=______．
（4）若测量时，A1未调到满偏，两电流表的示数如图丙所示，从图中读出A1的示数I1=______mA，A2的示数I2=______mA；由读出的数据计算得Im=______mA．

参考答案：（1）由电路图连接实物图时，按电流流向法，从电源的正极出发依次串联电流表A2、电阻R1、电阻R2、滑动变阻器、开关回到负极，然后把电流表A1与电流表A2和电阻R1并联即可；要注意滑动变阻器的左下方接线柱必须接入电路，且按一上一下的原则串联在电路中；如下图所示：


（2）滑动变阻器采用限流式，应将滑动触头滑动至阻值最大端，即滑动端c应滑动至a端．
（3）根据欧姆定律应有：I2（r2+R1）=Imr2，
得Im=I2(r2+R1)r2=45+1010I2=5.5I2
（4）从图中读出A1的示数I1=3.00mA，A2的示数I2=0.66mA；由读出的数据计算得Im=
由表可读出I1=3.00mA，I2=0.66mA，由（3）的计算可知，此时I1应为5.5×0.66mA=3.63mA；
故可知：3.633.00=Im5.00
解得：Im=6.05mA；
故答案为：（1）连线如上图所示．
?（2）a；
?（3）5.5I2；
（4）3.00，0.66，6.05

本题解析：

本题难度：一般

4、实验题  某一电压表的刻度线清楚，但刻度上的数字模糊不清了。某同学为了测定该电压表的量程和内阻，设计了如图甲所示的电路图。已知电路中其他仪器的主要参数如下：
电流表：A1（量程2mA，内阻约20Ω）；A2（量程3mA，内阻约10Ω）；滑动变阻器：R（阻值范围0-50Ω）；电源：E（电动势为4.0V，内阻约为0.2Ω）；电阻R0=2.0×103Ω。

（1）该同学接通电路后，调节滑动变阻器，他发现，当电压表指针达到三分之二满偏刻度时，电流表A1、A2的示数分别为I1=1.0mA、I2=1.5mA。若将两个电流表视为理想电表，不计其内阻影响，则该电压表的量程为______________，该电压表的内阻为______________。
（2）由于电流表A1有内阻，该小组测出的电压表量程的测量值比真实值______________，内阻的测量值比真实值______________（选填“偏大”、“偏小”或“相等”）。
（3）若某同学依据图甲的电路图连接成图乙的实物图，并将滑片P置于滑动变阻器的最左端。由于实物连接电路有一处错误，该同学接通电路后，最可能造成损坏的的仪器是______________。请在乙图上改正电路连接的错误。

参考答案：（1）3.0V，4.0×103Ω
（2）偏小，偏小
（3）电压表

本题解析：

本题难度：一般

5、实验题  (1).在做“用单摆测定重力加速度”的实验时：
①需要测量摆球直径，如图1所示，摆球直径为_______cm；让刻度尺的零点对准摆线的悬点，摆线竖直下垂，如图2所示，那么单摆摆长是_______。

②为了提高实验精度，在实验中可改变几次摆长L并测出相应的振动周期T，从而得出几组对应的L与T2的数据，如图所示。再以L为横坐标，T2为纵坐标，将所得数据连成直线，并求得该直线的斜率为k。则重力加速度g＝_______。（用k表示）

（2）.某实验小组利用实验室提供的器材探究一种金属丝的电阻率,所用器材包括:输出为3V的直流稳压电源、电流表、待测金属丝、螺旋测微器（千分尺）、米尺、电阻箱、开关和导线等。
①他们截取了一段金属丝，拉直后固定在绝缘的米尺上，并在金属丝上夹上一个小金属夹，金属夹可在金属丝上移动。请根据现有器材，设计实验电路，并连接电路实物图4
?
②实验的主要步骤如下：
A.正确连接电路，设定电阻箱的阻值，开启电源，合上开关；
B.读出电流表的示数，记录金属夹的位置；
C.断开开关，_______，合上开关，重复B的操作。
③该小组测得电流与金属丝接入长度关系的数据，并据此给出了图5的关系图线，其斜率为_______（保留三位有效数字）；图线纵轴截距与电源电压的乘积代表了_______电阻之和。
④他们使用螺旋测微器测量金属丝的直径,示数如图6所示. 金属丝的直径是_______。图5中图线的斜率、电源电压金属丝横截面积的乘积代表的物理量是_______。?

参考答案：(1) ①2.00? 88.40?②4π2／k
（2）①电路实物连线如图所示；②读出接入电路中的金属丝的长度同时移动金属夹的位置；③10.5（11.0或相近都算对），电流表内阻和电阻箱电阻；
④0.700mm，电阻率。

本题解析：(1) ①主尺读数为2mm，游标尺读数为0，由单摆周期公式，重力加速度g=4π2／k（2）①

②读出接入电路中的金属丝的长度同时移动金属夹的位置；③10.5（11.0或相近都算对），电流表内阻和电阻箱电阻；
④0.700mm，电阻率

本题难度：一般
