1、填空题  水平放置相互靠近的两带电平板间的电势差为U，板间距离为d．有一质量为m、电量为+q的粒子沿板中央轴线飞入，如图所示．若粒子恰能从上极板边缘飞出，则该过程中粒子动能的增量为______；粒子在板间运动的时间为______．（粒子重力不计）．

2、简答题  莉莉同学为了测一节干电池的电动势E和内电阻r．

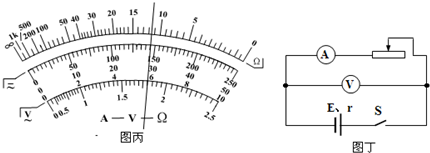

①她先用多用电表估测电动势E．将选择开关旋至直流2.5V档，红、黑表笔与干电池的正、负极相接，此时指针所指位置如图丙所示，则此时多用表的读数为______V．

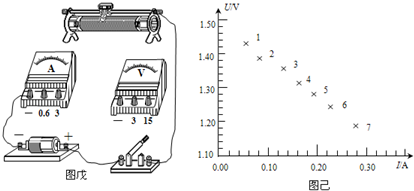

②莉莉再用伏安法更精确地测量该干电池的电动势和内电阻，实验电路如图丁所示．请你用实线代替导线在图戊中连接好实物，要求变阻器的滑动头向右滑动时，其电阻值变大．
③由实验测得的7组数据已在图己的U-I图上标出，请你完成图线．由图象可得E=______V（保留三位有效数字），r=______Ω（保留两位有效数字）．若取图己中的第2、3两组数据来计算E和r，则比用上述图象法测得电动势______，内电阻______（填“偏大”或“偏小”）．

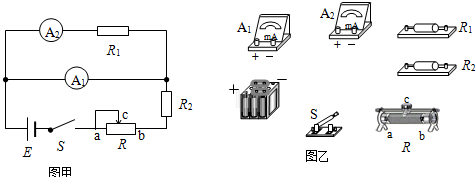

3、简答题  一电流表的量程标定不准确，某同学利用图甲所示电路测量该电流表的实际量程Im．所用器材有：量程不准的电流表A1，内阻r1=10.0Ω，量程标称为5.0mA；标准电流表A2，内阻r2=45.0Ω，量程1.0mA；标准电阻R1，阻值10.0Ω；滑动变阻器R，总电阻为300.0Ω；电源E，电动势3.0V，内阻不计；保护电阻R2；开关S；导线．回答下列问题：
（1）根据电路图甲，在答题卡上（图乙所示）的实物图上画出正确的连线．

（2）开关S闭合前，滑动变阻器的滑动端c应滑动至______端．
（3）开关S闭合后，调节滑动变阻器的滑动端，使电流表A1满偏；若此时电流表A2的读数为I2，则A1的量程Im=______．
（4）若测量时，A1未调到满偏，两电流表的示数如图丙所示，从图中读出A1的示数I1=______mA，A2的示数I2=______mA；由读出的数据计算得Im=______mA．

4、实验题  某一电压表的刻度线清楚，但刻度上的数字模糊不清了。某同学为了测定该电压表的量程和内阻，设计了如图甲所示的电路图。已知电路中其他仪器的主要参数如下：
电流表：A1（量程2mA，内阻约20Ω）；A2（量程3mA，内阻约10Ω）；滑动变阻器：R（阻值范围0-50Ω）；电源：E（电动势为4.0V，内阻约为0.2Ω）；电阻R0=2.0×103Ω。

（1）该同学接通电路后，调节滑动变阻器，他发现，当电压表指针达到三分之二满偏刻度时，电流表A1、A2的示数分别为I1=1.0mA、I2=1.5mA。若将两个电流表视为理想电表，不计其内阻影响，则该电压表的量程为______________，该电压表的内阻为______________。
（2）由于电流表A1有内阻，该小组测出的电压表量程的测量值比真实值______________，内阻的测量值比真实值______________（选填“偏大”、“偏小”或“相等”）。
（3）若某同学依据图甲的电路图连接成图乙的实物图，并将滑片P置于滑动变阻器的最左端。由于实物连接电路有一处错误，该同学接通电路后，最可能造成损坏的的仪器是______________。请在乙图上改正电路连接的错误。

5、实验题  (1).在做“用单摆测定重力加速度”的实验时：
①需要测量摆球直径，如图1所示，摆球直径为_______cm；让刻度尺的零点对准摆线的悬点，摆线竖直下垂，如图2所示，那么单摆摆长是_______。

②为了提高实验精度，在实验中可改变几次摆长L并测出相应的振动周期T，从而得出几组对应的L与T2的数据，如图所示。再以L为横坐标，T2为纵坐标，将所得数据连成直线，并求得该直线的斜率为k。则重力加速度g＝_______。（用k表示）

（2）.某实验小组利用实验室提供的器材探究一种金属丝的电阻率,所用器材包括:输出为3V的直流稳压电源、电流表、待测金属丝、螺旋测微器（千分尺）、米尺、电阻箱、开关和导线等。
①他们截取了一段金属丝，拉直后固定在绝缘的米尺上，并在金属丝上夹上一个小金属夹，金属夹可在金属丝上移动。请根据现有器材，设计实验电路，并连接电路实物图4
?
②实验的主要步骤如下：
A.正确连接电路，设定电阻箱的阻值，开启电源，合上开关；
B.读出电流表的示数，记录金属夹的位置；
C.断开开关，_______，合上开关，重复B的操作。
③该小组测得电流与金属丝接入长度关系的数据，并据此给出了图5的关系图线，其斜率为_______（保留三位有效数字）；图线纵轴截距与电源电压的乘积代表了_______电阻之和。
④他们使用螺旋测微器测量金属丝的直径,示数如图6所示. 金属丝的直径是_______。图5中图线的斜率、电源电压金属丝横截面积的乘积代表的物理量是_______。?
