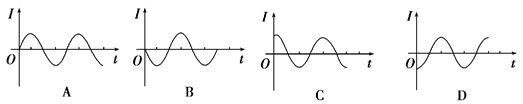

1、选择题  如图10－1－12所示，处在匀强磁场中的矩形线圈abcd，以恒定的角速度绕ab边转动，磁场方向平行于纸面并与ab垂直．在t＝0时刻，线圈平面与纸面重合，线圈的cd边离开纸面向外运动．若规定a→b→c→d→a方向的感应电流为正方向，则下图能反映线圈感应电流I随时间t变化的图线是(　　)

图10－1－12

图10－1－13

2、计算题  如图所示，50匝矩形线圈ABCD处于磁感应强度大小T的水平匀强磁场中，线圈面积S=0.5m2，电阻不计。线框绕垂直于磁场的轴OO′以角速度ω="200" rad/s匀速转动，线圈中产生的感应电流通过金属滑环E、F与理想变压器原线圈相连，变压器的副线圈线接入一只“220V，60W”灯泡，且灯泡正常发光，求:

(1).线圈中产生交变电压的有效值为多少?
(2).变压器原、副线圈匝数之比为多少?
(3).与变压器串联的交流电流表的示数为多少?维持线圈匀速转动输入的最小机械功率为多少?

3、计算题  如图所示，矩形线框匝数N=250匝，ab=12cm,ad=10cm,线框转动的角速度为8rad/s,磁感应强度B=2/,外电路接有一个发光电压和熄灭电压都为24伏特的氖泡L，求：氖泡的发光频率多大？通电10min,氖泡发光的总时间是多少？（本题从中性面位置开始分析）

4、选择题  某矩形线圈在匀强磁场中匀速转动，产生的感应电动势为e=Emsinωt。若将线圈的转速增加1倍，保持其他条件不变，则产生的感应电动势为（?）
A．e=Emsin2ωt
B．e=2Emsin2ωt
C．e=2Emsin4ωt
D．e=4Emsin2ωt

5、实验题  如图4-1-11所示，交流发电机每相电压为220 V，相电流为10 A，则负载线电压为_____________，相电流为_____________.

图4-1-11
