1、实验题 请完成下列各题。

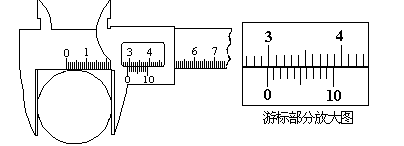

（1）一游标卡尺的主尺最小分度为1毫米，游标上有10个小等分间隔，现用此卡尺来测量工件的直径，如图所示。该工件的直径为_____________毫米。
（2）小明同学在学习了DIS实验后，设计了一个测物体瞬时速度的实验，其装置如下图所示。在小车上固定挡光片，使挡光片的前端与车头齐平，将光电门传感器固定在轨道侧面，垫高轨道的一端。小明同学将小车从该端同一位置由静止释放，获得了如下几组实验数据。
实验次数
| 不同的挡光片
| 通过光电门的时间（s）
| 速度（m/s）
|
第一次
| Ⅰ
| 0.230 44
| 0.347
|
第二次
| Ⅱ
| 0.174 64
| 0.344
|
第三次
| Ⅲ
| 0.116 62
| 0.343
|
第四次
| Ⅳ
| 0.058 50
| 0.342
|
则以下表述正确的是（?）
A、四个挡光片中，挡光片Ⅰ的宽度最大
B、四个挡光片中，挡光片Ⅳ的宽度最大
C、四次实验中，第一次实验测得的速度最接近小车车头到达光电门时的瞬时速度
D、四次实验中，第四次实验测得的速度最接近小车车头到达光电门时的瞬时速度
（3）某电压表的内阻在20千欧～50千欧之间，现要测量其内阻，实验室提供下列可选用的器材:
待测电压表V（量程3V）、电流表A1（量程200μA ）
电流表A2（量程5mA）、电流表A3（量程0.6A）
滑动变阻器R（最大阻值1KΩ）
电源ε（电动势4V）、电键K。
①所提供的电流表中，应选用_______________（填写字母代号）。
②为了尽量减小误差，要求测多组数据。试在方框中画出符合要求的实验电路图（其中电源和电键及其连线已画出），并用字母标记所选用仪器名称。
参考答案：29.8 （3分）?，AD （4分，选对一个2分，有错不得分） ，A1（2分）， 如图 （4分）
本题解析：（1）主尺读数为29mm，游标尺读数为8×0.1mm，所以读数为29.8mm（2）通过挡光片I时间最长,挡光片最长，挡光片越短误差越小（3）电源电动势为4V，电压表最小内阻为20千欧，电路中最大电流为0.2mA，所以电流表选A1
本题难度：一般
2、简答题 有一电阻值约为20Ω、额定功率约为7.2W的灯泡，现准备用伏安法测量多组数据，借助I～U图象较准确地测其阻值，实验室提供的器材有：
A．电流表（量程O～3A，内阻约O.1Ω）
B．电流表（量程0～0.6A，内阻约0.5Ω）
C．电压表（量程0～3V，内阻约3kΩ）
D．电压表（量程O～15V，内阻约15kΩ）
E．滑动变阻器（阻值O～10Ω，额定电流2A）
F．直流电源（电动势12V，内阻不计）
G．开关及导线若干

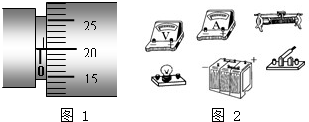

①若此电阻为金属丝绕制而成，用螺旋测微器测得该金属丝的直径如图所示，则金属丝的直径为______mm．
②要使测量误差尽量小，电流表应选择______，电压表应选择______．（填序号字母）
③按实验要求画出实验电路图．

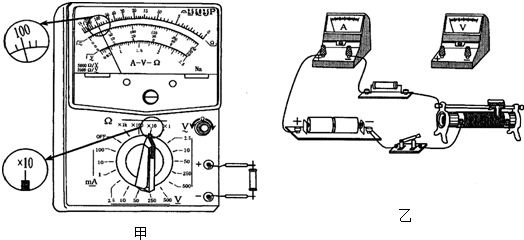

④试将题图所示器材连成实验电路．
参考答案：①螺旋测微器的固定刻度为0.5mm，可动刻度为：20.0×0.01mm=0.200mm，
所以最终读数为0.5mm+0.200mm=0.700mm．
②电阻值约为20Ω、额定功率约为7.2W，故待测电阻的额定电流为：I=
本题解析：
本题难度：一般
3、计算题 （8分）（1）画出欧姆表电路原理图，并标出红，黑表笔的位置。
（2）证明欧姆表的刻度是不均匀的。
参考答案：见解析
本题解析：第（1）小题共3分，其中红，黑表笔标注出得1分。
第（2）小题共5分。短接时，r内 =" E" / Ig? (2分)
被测电阻Rx =" E/I" - r内?(2分)
所以Rx?与I为非线性关系，故欧姆表刻度是不均匀的。?(1分)
点评：本题难度较小，主要是通过闭合电路欧姆定律的规律分析万用表的工作原理，由于电流与电路中总电阻成反比，而总电阻为待测电阻与内电阻之和，所以电流与外电阻为非线性关系
本题难度：简单
4、实验题 (10分)实验室有以下器材：
A．一满偏电流为300mA的电流计，它有两档内阻的正接线柱，G0档对应内阻为100W、G1档对应内阻为2.5 kW.
B．电压表量程3V，内阻约10kW；
C．电源电动势3V
D．滑动变阻器 “50W，1A”；
考试问吧
即电压表的偏转角度很小，故采用甲图的电路，且电流计选择G1档，可使两电表指针指到合适的位置。(2) 滑动变阻器阻值相对较小，故控制电路应设计成分压接法较为合适；（3）电流计读数为250 mA；被测电阻阻值为
.
