1、选择题  某同学在研究三种导电元件的伏安特性时，他根据实验所测得的数据，分别绘制了I－U图线，如图甲、乙、丙所示，下列说法正确的是(　　)

A．图甲的元件可以作为标准电阻使用
B．图乙的电阻随电压升高而减小
C．图丙的电阻随电压升高而增大
D．图乙可能是半导体元件

参考答案：A

本题解析：因甲元件的线是直线，说明电阻随电压的变化不变，电阻阻值比较稳定，故可作为标准电阻，故A正确，因线的斜率倒数表示电阻值的变化，乙的阻值随电压升高而增大，丙的阻值随电压升高而降低，BC错误；因为半导体元件的电阻是随着电压的升高而减小的，D错误图像的理解

本题难度：一般

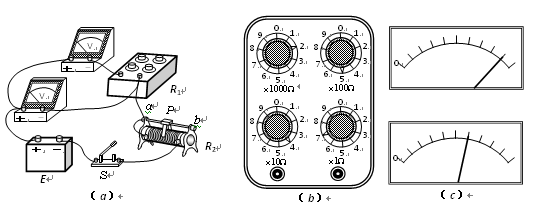

2、实验题  （8分）有两个完全相同，但刻度盘上仅有刻度而没有标度值的电压表，电压表的内阻约为5000Ω。现打算用如图（a）所示的电路测量它们的内阻。其中：E为电动势12V、内阻可忽略不计的电源；R1是调节范围为0～9999Ω的电阻箱；R2是调节范围为0～1000Ω的滑动变阻器；S为电键。

（1）闭合电键S之前，滑动滑动变阻器的滑片P应滑到变阻器的___________端。（填“a”或“b”）。
（2）闭合电键之后，适当调节滑动变阻器滑片P和电阻箱的旋钮，当电阻箱调节成如图（b）所示的情景时，两电压表指针的位置如图（c）所示，由此可知，此时电阻箱的阻值为___________Ω，这两个电压表的内阻均为___________Ω。
（3）由各个器材的参数和各图所示的情景可知，这两个电压表的量程在下面提供的四个选项中最多不会超过选项___________。
A．6V
B．9V
C．14V
D．18V

参考答案：① a（2分）；② 2547（2分），5094（2分）；③ C（2分）

本题解析：①滑动变阻器在开关闭合前，滑动变阻器阻值调整到最大，所以滑片应该移动到a端。②电阻箱的读数为指针对应刻度乘以倍率之和即。分析电路图 a可发现电路为电压表和电阻箱串联后与另一个电压表并联。根据图c可知，两个电压表读数之比为，由于并联支路电压相等，所以滑动变阻器的电压等于与之串联电压表的一半，根据串联电路电压和电阻成正比可得，所以电压表内阻为。③根据图c可知，最大电压读数为电压表量程的，而滑动变阻器阻值最小时，电压表读数最大为电源电动势，即量程，量程最大不超过，所以最多不会超过，选项C对。

本题难度：简单

3、实验题  某课题小组探究一阻值较小的半导体电阻R的导电特性。用电压表和电流表以及滑动变阻器、电源与之组成电路研究电阻R的伏安特性。
（1）在方框内补充完成实验电路图；

（2）测得其电压与电流的数据如表所示：

在坐标纸中画出R的U-I图线；

（3）若将电阻R接在电动势为1.5V，内阻为3的电源上，电阻R的功率约为_________________w（结果保留两位有效数字）。

参考答案：（1）
（2）
（3）0.18（0.17～0.19均正确）

本题解析：

本题难度：困难

4、实验题  （10分）某实验小组设计如图甲所示电路探究硅光电池，给硅光电池加反向电压(硅光电池负极接高电势点，正极接低电势点)，探究其在无光照时的反向伏安特性．图中电压表V1量程选用3 V，内阻为6.0 kΩ；电压表V2量程选用15 V，内阻约为30 kΩ；R0为保护电阻；直流电源电动势E约为12 V，内阻不计．(硅光电池在无光照时不产生电能，可视为一电子元件)

①根据图甲，用笔画线代替导线，将图乙连接成完整电路．
②用遮光罩罩住硅光电池，闭合开关S，调节变阻器R，读出电压表V1、V2的示数U1、U2.
(ⅰ)某次测量时，电压表V1示数如图丙，则U1＝?V，可算出通过硅光电池的反向电流大小为________mA(保留两位小数)．
(ⅱ)该小组测出大量数据，筛选出下表所示的9组U1、U2数据，算出相应的硅光电池两端反向电压Ux和通过的反向电流Ix(表中“－”表示反向)，并在坐标纸上建立Ix－Ux坐标系，标出了与表中前5组Ux、Ix数据对应的5个坐标点．请你标出余下的4个坐标点，并绘出Ix－Ux图线．

参考答案：①如图所示? 2分

②(ⅰ)1.40　0.23? (ⅱ)描点绘出，Ix－Ux? (ⅲ)非线性 。?每空2分

本题解析：①根据图甲，用笔画线代替导线，将图乙连接成完整电路．连线如图：

②（ⅰ）电压表V1示数，内阻为，由欧姆定律可知通过的电流为
（ⅱ）根据表中数据标出余下的4个坐标点，用描点法平滑曲线绘出图线如图所示．
（ⅲ）由图线可知，硅光电池无光照下加反向电压时，Ix与Ux成非线性关系．

本题难度：简单

5、实验题  用以下器材测量待测电阻RX的阻值：
A、待测电阻RX：阻值约为200Ω
B、电源E：电动势约为3.0V，内阻可忽略不计
C、电流表A1：量程为0～10mA，内电阻r1=20Ω；
D、电流表A2：量程为0～20mA，内电阻约为r2≈8Ω；
E、定值电阻R0：阻值R0=80Ω；
F、滑动变阻器R1：最大阻值为10Ω；
G、滑动变阻器R2：最大阻值为200Ω；
H、单刀单掷开关S，导线若干。
（1）为了测量电阻RX，现有甲、乙、丙三位同学设计了以下的实验电路图，你认为正确的是___________；（填“甲”、“乙”或“丙”）

（2）滑动变阻器应该选___________；在闭合开关前，滑动变阻器的滑片P应置于___________端；（填“a”或“b”）
（3）若某次测量中电流表A1的示数为I1，电流表A2的示数为I2。则RX的表达式为：RX=____________。

参考答案：（1）乙
（2）R1，b
（3）

本题解析：

本题难度：一般
