参考答案：（1）C；（2）如下图：（3）6.5Ω

本题解析：
试题分析:（1）用伏安法测量定值电阻Rx的阻值时，由于电源电压为4.5V，为提供精确度，所选电压表为C。
（2）电流表A1量程偏小，可以将电流表A1与定值电阻R0并联构成新的电流表使用；滑动变阻器电阻值大于待测电阻阻值，采用限流式接法即可；待测电阻较小，采用安培表外接法。
（3）电流表A1读数为40mA，电压为0.36V，故通过电阻R0的电流为0.36A，通过待测电阻的电流为（0.04+0.36）A=0.4A，电压表上的读数是2.6V，故待测电阻的阻值为

本题难度：一般

3、实验题  一同学用左图所示的电路测量电源的电动势E和内阻r，其中电流表的内阻RA=2Ω。闭合开关，调节滑动变阻器，读出五组U、I数值并在坐标纸上描点如右图所示。
根据坐标纸上描出的点作出U-I图象；

求出电源的电动势E=___________V，内阻r=_____________Ω。

参考答案：（1）如图所示

（2）1.5；3.0

本题解析：在U-I图线中，纵轴截距表示电动势，图线斜率的绝对值表示内阻．纵轴截距表示电动势，所以E=1.5V，图线斜率的绝对值为内电阻，则．而电源的内阻需减去电流表的内阻，为3Ω．

本题难度：一般

4、实验题  在DIS描绘电场等势线的实验中
小题1:电源通过正负电极a、b在导电物质上产生的稳定电流分布模拟了由_________
? _?产生的________?_。
小题2:单选题）在安装实验装置时，正确的做法是?（?）
A．在一块平整木板上依次铺放复写纸、白纸、导电纸
B．导电纸有导电物质的一面应该向上
C．连接电源正负极的电极a、b必须与导电物质保持绝缘
D．连接电极a、b的电源电压为交流4～6V

参考答案：
小题1:等量异种电荷?静电场
小题2:B

本题解析：
分析：（1）本题要理解电场等势线的测是方法，注意我们采用了直流电源来模拟静电场；
（2）根据实验中的实验方法及实验要求进行正确安装．
解：（1）本实验中，我们采用电源在导电物质上形成的两个电极，来模拟两个等量异种电荷产生的静电场；为了探测等势点，可以采用电压传感器进行探测；
（2）A、为了将点描出，白纸应放在最下方，故A错误；
B、电极放在导电纸上导电，故导电纸有导电物质的一面应向上，故B正确；
C、为了形成稳定电流，电极应与导电物质良好接触，故C错误；
D、本实验中要求形成方向不变的电流，故不能采用交流电源，故D错误；
故选B；
故答案为：（1）等量导种点电荷，静电场；（2）B．

本题难度：简单

5、简答题  某学生用如图甲所示的器材做“描绘小灯泡的伏安特性曲线”的实验，小灯泡?标有“3V，IW”的字样，电池组电动势为4.5V（内阻不计），滑动变阻器有两种规格：R1标有“10Ω、2A”，R2标有“100Ω、20mA”．测量时要求小灯泡两端的电压从零开始变化，并测多组数据．
①滑动变阻器应选用______．
②开始实验前他的实物接线如图9甲所示．请指出该学生实物接线中的错误有哪些？
a．______；?b．______；
c．______；?d．______
③请就此在图乙中进行正确的连接

参考答案：①该实验滑动变阻器采用分压接法，为便于实验操作，滑动变阻器应选Rl
②开始实验前他的实物接线如图9甲所示．错误有
a．滑动变阻器采取限流接法；测量时要求小灯泡两端的电压从零开始变化，所以滑动变阻器采取分压式．
b．电压表采取串联接入；电压表应与灯泡并联．
c．电流表极性接反；注意正负极．
d．电流表选择量程太大；

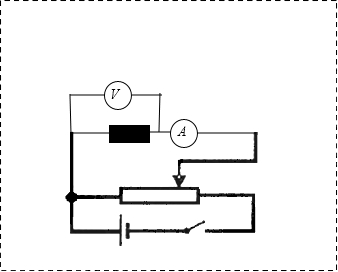

③正确连接如右图所示．



故答案为：①Rl
②a．滑动变阻器采取限流接法；
b．电压表采取串联接入；．
c．电流表极性接反
d．电流表选择量程太大．
⑧正确连接如右图所示．

本题解析：

本题难度：一般
