1、选择题  不定项选择
某同学欲采用如图所示的电路完成相关实验。图中电流表的量程为0.6 A，内阻约0.1 Ω；电压表的量程为3 V，内阻约6 kΩ；G为小量程电流表；电源电动势约3 V，内阻较小，下列电路中正确的是（? ）
A．
B．
C．
D．

参考答案：AB

本题解析：

本题难度：一般

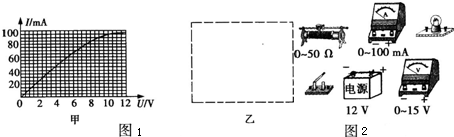

2、简答题  某同学使用了如下器材：电源E（电动势12V）；电压表V（量程为15V，内阻约15KΩ）电流表A（量程100mA，内阻约10Ω）；滑动变阻器（最大电阻为50Ω）；单刀单掷开关；导线若干．测出了一个小灯泡的伏安特性曲线如图1甲所示，已知小灯泡的额定电压为12V．
（1）请在图1乙的虚线方框中画出此实验电路．

（2）根据设计的电路图在图2的实物上连线．
（3）由小灯泡的伏安特性曲线可知小灯泡的额定功率为P额=______?W，小灯泡电阻的变化特性为______．

参考答案：（1）由I-U图象知电压与电流从零调，滑动变阻器应用分压式接法，小灯泡电阻远小于电压表内阻，电流表应用外接法，电路图如图所示



（2）根据设计的电路图在图中的实物上连线如图所示



（3）由小灯泡的伏安特性曲线可读出当U=12V时，I=100mA，由P=UI得小灯泡的额定功率为P=12×0.1W=1.2W；
有I-U图象可知：灯泡电阻随电压升高而增大（或随温度升高而增大；或电压越高时电阻增大越快）
故答案为（1）电路图如图所示；（2）实物图连接如图所示；（3）1.2，灯泡电阻随电压升高而增大（或随温度升高而增大；或电压越高时电阻增大越快）．

本题解析：

本题难度：一般

3、实验题  （本题8分）小灯泡灯丝的电阻率会随温度的升高而变大。某同学为研究这一现象，用实验得到如下数据( I和U分别表示小灯泡上的电流和电压)：

参考答案：

本题解析：略

本题难度：简单

4、实验题  用内阻为0.5Ω的电流表、内阻为3kΩ的电压表及滑动变阻器测量电池的电动势和内阻。
小题1:请你在方框中画出实验电路原理图，并把实物图连成实验电路。（两个电表要选用适当量程。）

小题2:一位同学记录的6组数据见下表：

参考答案：
小题1:

小题2:E=1.45V（1.42—1.48V） 1分?（0.63—0.73

本题解析：1.电压表选3V量程，电流表选0.6A量程，电流表内接。
2.图线在纵轴上截距表示电动势，斜率表示内阻。

本题难度：一般

5、实验题  某同学将量程为200μA、内阻为500Ω的表头μA改装成量程为1mA和10mA的双量程电流表，设计电路如图（a）所示。定值电阻R1=500Ω，R2和R3的值待定，S为单刀双掷开关，A、B为接线柱。回答下列问题：

（1）按图（a）在图（b）中将实物连线；
（2）表笔的颜色为?色（填“红”或“黑”）
（3）将开关S置于“1”挡时，量程为?mA；
（4）定值电阻的阻值R2=?Ω，R3=?Ω。（结果取3位有效数字）
（5）利用改装的电流表进行某次洞里时，S置于“2”挡，表头指示如图（c）所示，则所测量电流的值为?mA。

参考答案：（1）如图所示?（2）黑?（3）10?（4）225? 25.0?（5）0.780（0.78同样给分）

本题解析：（1）实物连线图见答案；
（2）红表笔接电源的正极，电流由红表笔流入，由电路图（a）可看出表头右侧为正极，故表笔a为黑表笔；
（3）将开关S置于“1”挡时，表头跟串联后再跟并联，将开关S置于“2”挡时，表头跟串联后再跟并联，故前者的量程较大，故开关S置于“1”挡时，量程为10mA.
（4）由（3）问的分析，结合欧姆定律可知开关S置于“1”挡时，有，开关S置于“2”挡时，，代入已知数据可得Ω，Ω。
（5）S置于“2”挡时，量程为1mA，表头示数为156μA ，故所测量电流的值为mA =0.780mA.
【考点定位】考查万用电表的原理及其应用，综合性较强，重在理解能力的考查。

本题难度：一般
