1、实验题有一个标有“12V、24W”的灯泡，为了测定它在不同电压下的实际功率和额定电压下的功率，需测定灯泡两端的电压和通过灯泡的电流，现有如下器材：
A.直流电源15V（内阻可不计）
B.直流电流表0-0.6-3A（内阻0.5、0.1）
C.直流电流表0-300mA（内阻约5）
D.直流电压表0=3-15V（内阻约3k、15k）
E.直流电压表0-25V（内阻约200K）
F.滑动变阻器10、5A
G.滑动变阻器1k、3A
（1）实验台上已放置开关、导线若干及灯泡，为了完成实验需要从上述器材中再选用______________（用序号字母表示）；
（2）在相应方框内画出最合理的实验原理图：

（3）若测得灯丝电阻R随灯泡两端电压变化关系的图线如图所示，由这条由线可得出：正常发光条件下，灯丝消耗的电功率是______________；如果灯丝电阻与（T+273）的大小成正比，其中T为灯丝摄氏温度值，室温T=27℃，则正常发光时煤丝的温度是______________℃。

2、实验题（10分）在“描绘小灯泡的伏安特性曲线”实验中，待测小灯泡上标有“3V，1.5W”的字样。测量小灯泡两端的电压和小灯泡的电流时，备有如下器材：
A．直流电源3V（内阻可不计）
B．直流电流表0 -3A（电阻约0.1Ω）
C．直流电流表O- 600mA（内阻约0.5Ω）
D．直流电压表0-3V（内阻约3kΩ,）

E．直流电压表O -15V（内阻约200kΩ）? F．滑动变阻器10Ω、1A
G．滑动变阻器lkΩ、300mA
①除开关、导线外，为了完成该实验，需要从上述器材中选用的器材有?.（用序号字母表示）
②利用给出的器材通过实验描绘出小灯泡的伏安特性曲线，要求测量多组实验数据，请你在答卷虚线框内画出实验原理电路图；并将图中实物连接成实验电路图.

③下表中的各组数据是此学习小组在实验中测得的，根据表格中的数据在方格纸上作出该小灯泡的伏安特性曲线.

④试估算当小灯泡两端电压为2.2V时，该灯泡的实际功率为?W（结果保留两位有效数字）

3、实验题用电流表（内阻约4Ω）和电压表（内阻约3kΩ）测量电阻R的阻值。分别将图甲和图乙两种测量电路连到电路中，进行多次测量。按照图甲所示电路某次的测量情况：电流表的示数是4.60mA，电压表的示数是2.50V；按照图乙所示电路某次的测量情况：电流表的示数是5.00mA，电压表的示数是2.30V。比较这两次测量结果，正确的说法是（?）

A．电阻的真实值更接近460Ω，且大于460Ω
B．电阻的真实值更接近460Ω，且小于460Ω
C．电阻的真实值更接近543Ω，且大于543Ω
D．电阻的真实值更接近543Ω，且小于543Ω

4、实验题用图甲所示的实验器材测定小灯泡的伏安特性曲线，要求加在小灯泡上的电压从零开始逐渐增大到额定电压。

(1)在方框中画出实验所用的电路图，并按电路图用导线把实物图连接起来。

(2)某同学根据所测几组数据画出图乙所示的图线，图线是一条曲线而不是直线，原因是___________________，小灯泡的工作电压为2.0V时的功率约是___? _W。

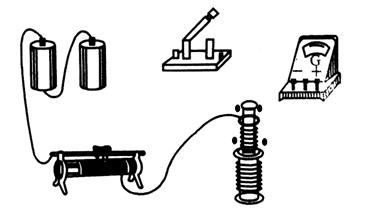

5、实验题（8分）如图所示为“研究电磁感应现象”的实验装置．

(1)将图中所缺的导线补接完整．
(2)在闭合开关时发现灵敏电流计的指针向右偏转了一下，那么合上开关后(　　)
A．将原线圈迅速插入副线圈时，电流计指针向右偏转一下
B．将原线圈插入副线圈后，电流计指针一直偏在零点左侧
C．将原线圈插入副线圈后，将滑动变阻器触头迅速向左拉时，电流计指针向右偏转一下
D．将原线圈插入副线圈后，将滑动变阻器触头迅速向左拉时，电流计指针向左偏转一下
