1、填空题  某同学测绘标有“3V?1.5W”小灯泡的电功率随电压变化的图象，要使小灯泡两端电压从0V连续变化，为了使测量尽可能地准确，除了导线和开关外，可供选择的仪器还有：
A．电流表：量程0～0.6A，内阻约为1Ω
B．电流表：量程0～3A，内阻约为2Ω
C．电压表：量程0～3V，内阻约为2kΩ
D．电压表：量程0～15V，内阻约为4.5kΩ
E．滑动变阻器：阻值范围为0～10Ω，额定电流2A
F．电池组：电动势6V，内阻约为1Ω
（1）选用的电流表代号为______；电压表代号为______．
（2）用笔画线当导线，将图中的实物连成所需电路．

2、实验题  （11分）在做“测定金属丝的电阻率”的实验中，已知待测金属丝的电阻约为5Ω。
（1）若用L表示金属丝的长度，d表示直径，测得电阻为R，请写出计算金属丝电阻率的表达式ρ＝________。

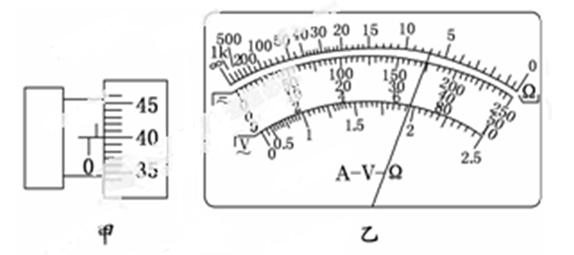

（2）实验时，某组同学用螺旋测微器测金属丝的直径，用多用电表“×1”挡测该金属丝的电阻，二者的示数分别如图甲、乙所示，则：测得金属丝的直径是________mm；金属丝的电阻式________。

（3）若采用伏安法测该金属丝的电阻，而实验室提供以下器材供选择：
A．电池组(3V，内阻约1Ω)
B．电流表(0～3A，内阻约0.0125Ω)
C．电流表(0～0.6A，内阻约0.125Ω)
D．电压表(0～3V，内阻约4kΩ)
E．电压表(0～15V，内阻约15kΩ)
F．滑动变阻器(0～20Ω，允许最大电流1A)
G．滑动变阻器(0～2000Ω，允许最大电流0.3A)
H．开关、导线若干。
请回答：
①实验时应从上述器材中选用____________________________(填写仪器前字母代号)；
②在组成测量电路时，应采用电流表________接法，待测金属丝电阻的测量值比真实值偏________(选填“大”或“小”)；

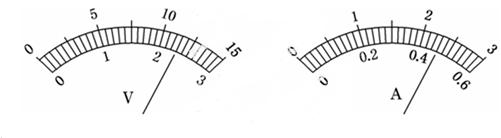

③某处实验测量时，表面刻度及指针如图所示，则实验数据应记录为：I=?A，U=?V。

3、简答题  在研究电路元件的伏安特性时，某同学分别对元件1（某合金丝）、元件2（白炽灯“220V，40W”）、元件3（小灯泡“6V，3W”）进行了实验，下表是用同一电路测量它们在低电压（6V以内）时的伏安特性所记录的数据（测量中选取了不同量程的电流表）：

4、填空题  下表是在测某电池的电动势和内电阻的实验中记录的六组数据，其中U是端电压，I是通过电池的电流．

5、简答题  伏安法测电阻，当被测电阻不知估计值时，在连接测量电路时可采用以下试接的方法：电压表一端连接于电路中C点，另一端分别接电路中a点或b点（图中用单刀双掷开关K进行变换），观察两电表读数变化情况，来选择电流表的接法．设两表的量程及所接电源都合适．
（1）当K分别接a和接b时，发现电流表读数比电压表计数变化明显，则应采用K接______点的方法
（2）用上述接法测出的Rx值比它的真实值______．误差是由于______造成的．
（3）若已知电压表内阻RV，电流表内阻RA，测量时电压表和电流表读数分别为U和I，则被测电阻真实值计算表达式Rx=______
（4）要描绘出该被测电阻的伏安特性曲线，除上面图示中测量电路中已有的器件外，还有电源、开关、导线和______．并把测量电路的E、F两点接入完整的电路中（画出虚线内的电路图）
