参考答案：(1) 电路如图。(2)2kΩ,6V

本题解析：根据题述和电路，由闭合电路欧姆定律，当电压表指针满偏时，E=Um+UmR1/RV，当电压表指针半偏时，E=Um/2+UmR2/2RV，联立解得RV ="2" kΩ, E=6V

本题难度：一般

2、实验题  （Ⅰ）（原创）环境的污染日趋加重，汽车行业目前开始推行混动版（燃油与电动力搭配）家用汽车，电动力输出以锂离子电池组为核心，它由多个电池单元组成。下面是正在研制的一种新型电池单元，某同学在测定电源电动势和内电阻的实验中，测得多组电压和电流值，得到如图所示的U－I图线.

由图可求出该电源电动势E ="______" V；内阻r ="______" Ω。
（Ⅱ）某同学要测量一均匀新材料制成的圆柱体的电阻率ρ。步骤如下：
(1)先用多用电表对电阻大小进行粗测，选用欧姆档的“×10”档位，按正确的操作步骤测此圆柱体的电阻，表盘的示数如图，则该电阻的阻值约为　　　　Ω。?

(2)该同学想用伏安法更精确地测量其电阻R，现有的器材及其代号和规格如下：
待测圆柱体电阻R
电流表? A1(量程0~3 mA，内阻约50 Ω)
A2(量程0~30 mA，内阻约20 Ω)
电压表? V1(量程0~3 V，内阻约10 kΩ)
V2(量程0~15 V，内阻约25 kΩ)
直流电源E(电动势4 V，内阻不计)
滑动变阻器R1(阻值范围0~10 Ω，允许通过的最大电流2.0 A)
开关S?导线若干
据题意，该同学应选择电流表、电压表的代码分别是　　　　；?

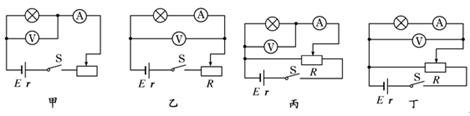

(3)如果既要满足测量要求，又要使测量误差较小，应选择如图所示的四个电路中的____；

(4)若待测电阻的测量长度用l表示，直径用D表示，加在电阻两端的电压用U表示，通过电阻的电流用I表示，则此圆柱体材料的电阻率表达式为ρ=　　　　。

参考答案：（Ⅰ）3.6? 1.2 （Ⅱ）(1)100? (2)A2? V1?(3)丙? (4)

本题解析：（Ⅰ）根据电源的路端电压与电流关系图像的物理意义可知：图像与纵轴的交点等于电源的电动势，所以E=3.6V，斜率表示内阻的大小，所以
（Ⅱ）(1)根据欧姆表选择的档位可知?(2)由于要精确测量电阻值，所以滑动变阻器采取分压接法，通过待测电阻的最大电压为4V，所以电压表选择V1，通过电阻的最大电流为，所以电流表选择A2?(3)由(2)的分析可知，滑动变阻器采取分压接法，又因为，所以电流表选择外接法，故选择电路图丙? (4)由和可解得．

本题难度：简单

3、实验题  为了确定一卷金属漆包线的长度，可通过测定其电阻值和去掉漆层后金属导线的直径来实现。现仅有下列器材：
①待测漆包线：电阻值RL在40~50 Ω之间，其材料的电阻率
②毫安表：量程1 mA，内阻RA=50 Ω
③电压表：量程6 V，内阻RV=4 kΩ
④电源E：电动势约9 V，内阻不计
⑤滑动变阻器R：阻值范围0~10Ω
⑥螺旋测微器，开关S，导线若干
（1）若这卷漆包线的电阻值为RL，金属导线的直径为d，金属电阻率为ρ，则这卷漆包线的长度L=______________（用RL、d、ρ表示）；
（2）为了尽可能准确地测定RL，要求两电表指针偏转至少达到满刻度的一半。同学们设计了以下四种不同的电路，其中合理的是______________；

（3）实验中测得d=0.200 mm，按合理的电路测量时，毫安表和电压表的示数如图所示，则毫安表的读数为_____________mA，电压表的读数_____________V，可求得该卷漆包线的长度L=_____________m。

参考答案：（1）
（2）C
（3）0.60，4.8，92

本题解析：

本题难度：困难

4、实验题  用已调零且选择旋钮指向欧姆挡“×10”位置的多用电表测某表电阻阻值，根据如下图所示的表盘，被测电阻阻值为________Ω.若将该表选择旋钮置于1 mA挡测电流，表盘仍如下图所示，则被测电流为________mA.

参考答案：180　? 0.45

本题解析：略

本题难度：简单

5、实验题  小灯泡灯丝的电阻会随温度的升高而变大，某同学为研究这一现象，用实验得到如下数据（I和U分别表示小灯泡上的电流和电压）：?

参考答案：（1）
（2）0.28

本题解析：

本题难度：一般
