1、填空题  （10分）某同学用铁、铜作为电极，稀硫酸作为电解液组成原电池，如图所示，完成下列空格。

（1）正极是   　 　（填“铜极”或“铁极”），现象是：                   ，电极反应是：    　　，发生         反应（填“氧化”或“还原”）。
（2）电流从       经导线流到       （填“铜极”或“铁极”）。
（3）若反应生成的氢气在标况下为4.48L，则反应过程中有       mol电子发生转移，溶解的铁质量为          g。

2、填空题  如图所示，将铁、铜通过导线相连，置于稀硫酸中．
（1）铁片上的现象是______，电极反应式______．
（2）铜片上的现象是______，电极反应式______．
（3）写出该电池总反应的离子方程式______．
（4）Fe2+向______（填具体电极）移动，溶液中的pH______（填“变大”或“变小”）．

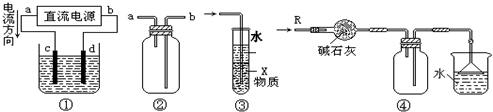

3、选择题  关于下列各装置图的叙述中，不正确的是（　　）

A．装置①中，d为阳极、c为阴极
B．装置②可用于收集H2、CO2、Cl2、HCl、NO2等气体（必要时可添加尾气处理装置）
C．装置③中X若为四氯化碳，可用于吸收氨气或氯化氢，并能防止倒吸
D．装置④可用于干燥、收集氨气，并吸收多余的氨气

4、选择题  （附加题）下图是锌片和铜片同时插入稀2.硫酸中所组成的原电池装置，c、d为两个电极。则下列有关的判断正确的是?

A．d为正极，发生氧化反应
B．c为铜片，铜片上发生还原反应
C．电池工作的过程中，d电极上产生大量的气泡
D．电池工作的过程中，溶液中pH增大

5、简答题  如图所示，组成的原电池：当电解质溶液为稀H2SO4时：Zn电极是______（填“正”或“负”）极，其电极反应为______，该反应是______（填“氧化”或“还原”，下同）反应；Cu电极是______极，其电极反应为______．
