1、实验题  2007年诺贝尔物理学奖授予了两位发现“巨磁电阻”救应的物理学家。材料的电阻随磁场的增加而增大的现象称为磁阻效应，利用这种效应可以测量磁感应强度。
若图1为某磁敏电阻在室温下的电阻一磁感应强度特性曲线，其中RB、R0分别表示有、无磁场时磁敏电阻的阻值。为了测量磁感应强度B，需先测量磁敏电阻处于磁场中的电阻值RB。请按要求完成下列实验。
?
（1）设计一个可以测量磁场中该磁敏电阻阻值的电路，在图2的虚线框内画出实验电路原理图（磁敏电阻及所处磁场已给出，待测磁场磁感应强度大小约为0.6～1.0T，不考虑磁场对电路其它部分的影响）。要求误差较小。提供的器材如下：
A.磁敏电阻，无磁场时阻值R0=150Ω
B.滑动变阻器R，全电阻约20Ω
C.电流表．量程2.5mA，内阻约30Ω
D.电压表，量程3V，内阻约3kΩ
E.直流电源E，电动势3V，内阻不计
F.开关S，导线若干
（2）正确接线后，将磁敏电阻置入待测磁场中，测量数据如下表：

根据上表可求出磁敏电阻的测量值RB=________Ω，结合图1可知待测磁场的磁感应强度B=_________T。
（3）试结合图1简要回答，磁感应强度B在0～0.2T和0.4～1.0T范围内磁敏电阻阻直的变化规律有何不同？
（4）某同学查阅相关资料时看到了图3所示的磁敏电阻在一定温度下的电阻一磁感应强度特性曲线（关于纵轴对称），由图线可以得到什么结论？

参考答案：（1）
（2）1500，0.90
（3）在0～0.2T范围内，磁敏电阻的阻值随磁感应强度非线性变化（或不均匀变化）；在0.4～1.0T范围内，磁敏电阻的阻值随磁感应强度线性变化（或均匀变化）
（4）磁场反向，磁敏电阻的阻值不变

本题解析：

本题难度：困难

2、实验题  在测定电池的电动势和内阻的实验中，备有下列器材：
A．待测的电池
B．电流表G（满偏电流3mA，内阻Ω）
C．电流表A（0—0.6A，内阻0.1Ω）
D．滑动变阻器R1（0—20Ω，5A）
E．滑动变阻器（0~2000Ω，1A）
F．定值电阻R0（490Ω）
G．开关和导线若干
（1）某同学发现上述器材中虽然没有给出电压表，但给出了两个电流表，于是他设计了如图10所示的实验电路，在该电路中，为了操作方便且能准确地进行测量，滑动变阻器应选??（填器材序号字母）。
（2）根据如图10所示的电路图将下列仪器连接成实际测量电路。

（3）该同学在实验过程中测得了下面几组数据（I1为电流表G的示数，I2电流表A的示数）。请你根据表中数据先描绘出I1—I2的图象，再由图象得出电池的电动势E=
?V，内阻r=?Ω。

参考答案：（1）D?（1分）
（2）电路如图（1分）
（3）图象如图（1分）V（2分）
Ω（2分）

本题解析：略

本题难度：简单

3、简答题  图所示是利用DIS测定电动机效率的电路，试完成下列问题：
（1）图中方框A、B、C分别为：
A______，B______，C______．（选填“电压传感器”、“电流传感器”和“数据采集器”）；
（2）在实验中，通过B、C测得的物理量的数值分别是X、Y，电动机的内阻为r，则此时电动机的输入功率的表达式P入=______；
（3）在实验中，电动机的转动使质量为m的物体在t时间内匀速上升了h高度，则电动机的效率?η=______．（重力加速度为g）

参考答案：（1）A与计算机相连，是数据采集器；
B与电动机并联，是电压传感器；
C与电动机串联，是电流传感器；
（2）电压表读数是X，电流表读数是Y，故电动机输入功率为：P入=XY；
（3）消耗的电能是XYt，产生的机械能等于重力势能的增加量mgh，也等于消耗的电能减去电动机内阻的热能，即XYt-I2rt；
故效率为：η=mghXYt=XY-Y2rXY；
故答案为：（1）数据采集器，电压传感器，电流传感器；（2）XY；（3）mghxyt或xy-y2rxy．

本题解析：

本题难度：一般

4、简答题  某同学想用以下器材组装一只欧姆计，并测量一只约几千欧电阻的阻值．
A?电流表，满偏电流为1mA，内阻为20Ω
B?电流表，满偏电流为0.6A，内阻为5Ω
C?电动势15V，内阻5Ω的直流电源
D?电动势3V，内阻3Ω的直流电源
E?最大阻值为5000Ω的滑动变阻器
F?最大阻值为100Ω的滑动变阻器
（1）以上器材应选用______（填字母）
（2）欧姆计调零后，滑动变阻器被接入部分的阻值为______Ω
（3）若用此欧姆计测量电阻，发现指针指在满偏电流的三分之一处，则此电阻的阻值约为______Ω

参考答案：（1）欧姆表的中值电阻等于欧姆表的内电阻，调零时电流表应该满偏，题中电源和电流表有四种组合：
组合一：AC组合，根据欧姆定律，调零后内阻为：15V1mA=15KΩ；
组合二：BC组合，根据欧姆定律，调零后内阻为：15V0.6A=25Ω；
组合三：AD组合，根据欧姆定律，调零后内阻为：3V1mA=3KΩ；
组合四：BD组合，根据欧姆定律，调零后内阻为：3V0.6A=5Ω；
考虑滑动变阻器最大5000Ω，应该选组合三，故电流表选A，电源选D，滑动变阻器选E；
（2）根据闭合电路欧姆定律，有：
Ig=Er+rg+R
解得
R=EIg-r-rg=3V1mA-20Ω-3Ω=2977Ω
（3）指针指在满偏电流的三分之一处，根据闭合电路欧姆定律，有13Ig=Er+rg+R+Rx；
代入数据解得：Rx=6000Ω；
故答案为：（1）ADE；（2）2977；（3）6000．

本题解析：

本题难度：一般

5、简答题  检测一个标称值为5Ω的滑动变阻器．可供使用的器材如下：
A．待测滑动变阻器Rx，全电阻约5Ω（电阻丝绕制紧密，匝数清晰可数）
B．电流表A1，量程0.6A，内阻约0.6Ω
C．电流表A2，量程3A，内阻约0.12Ω
D．电压表V1，量程15V，内阻约15kΩ
E．电压表V2，量程3V，内阻约3kΩ
F．滑动变阻器R，全电阻约20Ω
G．直流电源E，电动势3V，内阻不计
H．游标卡尺
I．毫米刻度尺
J．电键S、导线若干
（1）用伏安法测定Rx的全电阻值，所选电流表______（填“A1”或“A2”），所选电压表为______（填“V1”或“V2”）．

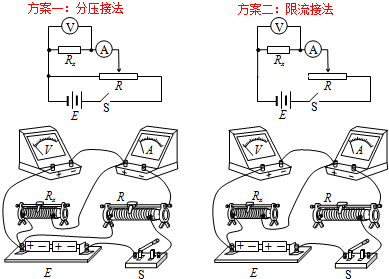

（2）画出测量电路的原理图，并根据所画原理图将下图中实物连接成测量电路．

参考答案：（1）选择仪器一是注意安全性，不能超过量程，二是注意准确性．当指针偏转角度大时，测量比较准确，一般要使指针在三分之二左右偏转，根据所给电源为3V，待测电阻大约5Ω可知电路中电流不会超过0.6A，所以电压表选择V2，电流表选择A1．
故答案为：A1、V2．
（2）本实验中，所给滑动变阻器的阻值大于待测电阻阻值，因此用限流法测量范围也比较大，故限流、分压都可；由于RVRx＞RxRA因此用电流表外接法．
故答案如下：

本题解析：

本题难度：一般
