1、填空题 如图所示,半径为r的金属圆环绕通过直径的轴OO′以角速度ω匀速转动,匀强磁场的磁感应强度为B,以金属环的平面与磁场方向重合时开始计时,求在转动30°角的过程中,环中产生的感应电动势为________。

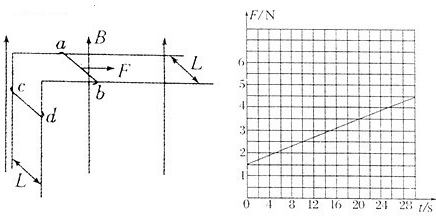

2、简答题 相距为L=0.20m的足够长的金属直角导轨如图所示放置,它们各有一边在同一水平面内,另一边垂直于水平面.质量均为m=0.1kg的金属细杆ab、cd与导轨垂直接触形成闭合回路,杆与导轨之间的动摩擦因数均为μ=0.5,导轨电阻不计,回路总电阻为R=1.0Ω.整个装置处于磁感应强度大小为B=0.50T、方向竖直向上的匀强磁场中.当ab杆在平行于水平导轨的拉力F作用下从静止开始沿导轨匀加速运动时,cd杆也同时从静止开始沿导轨向下运动.测得拉力F与时间t的关系如图所示.g=10m/s2,求:
(1)ab杆的加速度a;
(2)当cd杆达到最大速度时ab杆的速度大小.
3、计算题 图中MN和PQ为竖直方向的两平行长直金属导轨,间距l为0.40m,电阻不计。导轨所在平面与磁感应强度为B=0.50T的匀强磁场垂直。质量为m=6.0×10-3 kg、电阻为r=1.0Ω的金属杆ab始终垂直于导轨,并与其保持光滑接触。导轨两端分别接有滑动变阻器和阻值为3.0Ω的电阻R1。当杆ab达到稳定状态时以速率v匀速下滑,整个电路消耗的电功率为P=0.27W,重力加速度g取10m/s2,试求速率v和滑动变阻器接入电路部分的阻值R2。
4、计算题 (12分)如图甲所示,均匀的金属圆环环面积S 1=0.8m2,总电阻R=0.2Ω;与环同心的圆形区域内有垂直与环平面的匀强磁场,匀强磁场区域的面积S2=0.4m2,当磁场的磁感应强度B按图乙所示规律变化时,求
(1)环消耗的电功率P
(2)
在1s~3s内,通过环的某横截面的电量? | | | | |
|
| |
|
|
|
|
| ?
|
|
?
5、简答题 间距为L的两条足够长的光滑平行金属导轨MN、PQ与水平面夹角为30°,导轨的电阻不计,导轨的N、Q端连接一阻值为R的电阻,导轨上有一根质量一定、电阻为r的导体棒ab垂直导轨放置,导体棒上方距离L以上的范围存在着磁感应强度大小为B、方向与导轨平面垂直的匀强磁场.现在施加一个平行斜面向上且与棒ab重力相等的恒力,使导体棒ab从静止开始沿导轨向上运动,当ab进入磁场后,发现ab开始匀速运动,求:
(1)导体棒的质量;
(2)若进入磁场瞬间,拉力减小为原来的一半,求导体棒能继续向上运动的最大位移.
