1、实验题  （18分）



Ⅰ．为了测量某一弹簧的劲度系数，降该弹簧竖直悬挂起来，在自由端挂上不同质量的砝码。实验册除了砝码的质量m与弹簧长度l的相应数据，七对应点已在图上标出。（g=9.8m/s2)
（1）作出m-l的关系图线；
（2）弹簧的劲度系数为    N/m.
Ⅱ．（1）某同学实用多用电表粗略测量一定值电阻的阻值，先把选择开关旋到“×1k”挡位，测量时针偏转如图（a）所示。请你简述接下来的测量过程：
①                                ；
②                                ；
③                                ；
④测量结束后，将选择开关旋到“OFF”挡。
（2）接下来采用“伏安法”较准确地测量该电阻的阻值，所用实验器材如图（b）所示。
其中电压表内阻约为5k ，电流表内阻约为5 。图中部分电路已经连接好，请完成实验电路的连接。
（3）图（c）是一个多量程多用电表的简化电路图，测量电流、电压和电阻各有两个量程。当转换开关S旋到位置3时，可用来测量        ；当S旋到位置       时，可用来测量电流，其中S旋到位置       时量程较大。

参考答案：：Ⅰ．（1）如图所示

（2）0.248~0.262
Ⅱ．（1）①断开待测电阻，将选择开关旋到“×100”档：
②将两表笔短接，调整“欧姆调零旋钮”，使指针指向“0Ω”；
③再接入待测电阻，将指针示数×100，即为待测电阻阻值。
（2）如图所示

（3）电阻     1、2     1

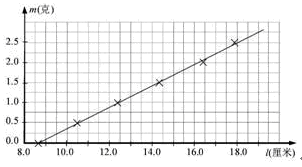

本题解析：Ⅰ（1）作出m-l的关系图线，用平滑的曲线将点描绘出，如下

根据胡克定律，则，所以劲度系数
Ⅱ．（1）实验步骤：①断开待测电阻，将选择开关旋到“×100”档，②将两表笔短接，调整“欧姆调零旋钮”，使指针指向“0Ω”；③再接入待测电阻，将指针示数×100，即为待测电阻阻值。
（2）较为准确的测量待测电阻阻值，滑动变阻器选用分压式，由于待测电阻阻值较小，所以电流表内接，实物图如下

（3）图（c）是一个多量程多用电表的简化电路图，测量电流、电压和电阻各有两个量程。当转换开关S旋到位置3时，内置电源起作用，可用来测量电阻；当S旋到位置1、2时，表头并联小电阻，可用来测量电流，其中S旋到位置1时，内阻较小量程较大。

本题难度：一般

2、实验题  某同学要测绘标有“2.5V  0.3A”字样小灯泡的伏安特性曲线。他从实验室找来相关器材连成如图甲所示的电路进行实验。其中电压表量程选用0-3V。该同学一边实验一边思考，提出疑问，请你帮他解决：

（1）开关闭合前变阻器的滑片应置于      端（填“左”或“右”）
（2）测得小灯泡两端电压为0.10V时电流为0.10A，电压为0.50V时电流为0.18A，那么当电压表的指针如图乙所示时，电压值为      V，试分析此时电流      0.14A（填“一定等于”、“一定大于”、 “可能大于”或“可能小于”）。

参考答案：（1）右；（2）0.29 ~ 0.31V，一定大于

本题解析：（1）为避免接错线路，造成电流过大，在连接电路时开关应处于断开状态，滑动变阻器的滑片应处于最大阻值处，即右端．
（2）由图知，电压表选择的是0～3V量程，对应的分度值为0.1V，此时的示数为0.30V；当小灯泡的电压逐渐增大，即温度逐渐升高时，电阻增大，小灯泡两端电压为0.10V时电流为0.10A，电压为0.50V时电流为0.18A，所以电压为0.30V时电流一定大于0.14A．
考点：本题考查了描绘小灯泡的伏安特性曲线.

本题难度：一般

3、实验题  （8分）某同学利用如图甲所示的电路测定旧电池组的电动势与内电阻。
（1）用笔画线代替导线在图乙中完成实物连接图；
（2）由图丙可知：该电池组的电动势E＝    V，内阻r＝    ；

（3）该同学又利用上述实验方案测定了同规格新电池组的电动势与内电阻。通过实验发现旧电池组与新电池组相比，电动势几乎没有变化，但它们的输出功率P随外电阻R变化的关系图线有较大差异，如图丁所示。可知新电池组对应的是图线_______ (选填“A”或“B”)。

参考答案：（1）如图（2）4.4  5.5 （3）B

本题解析：（1）实物连接电路如图。

（2）U－I图线的截距表示电动势，即E ="4.4" V。电源内阻可从图线的斜率求得即r==="5.5" Ω。
（3）当输出功率达到最大值时，外电阻R就等于内电阻，由图线可知B图线表过的内阻要小，最大功率要大，故新电池组对应的是图线B。
考点：测定电源的电动势和内阻
点评：测电源电动势与内阻实验，掌握应用图像法求E和r，来源:91考试网 91Exam.org求图线斜率时要注意纵轴的起始数据是否为0。

本题难度：一般

4、实验题  现要用电流表对电路进行电流测量，但由于现有电流表量程偏小，不能满足实验要求，为此，先将电流表改装然后进行测量．可供选择的器材如下：

电流表A1．A2（量程0~500μA，内阻约为500Ω）
滑动变阻器R（阻值0~100Ω．额定电流1．0A）
定值电阻R1（阻值约为100Ω）
电阻箱R2（阻值0~999．9Ω）
开关．导线若干
电源E
①测量电流表A2的内阻，以下给出了实验中必要的操作：
A．断开S1    B．闭合S1．S2
C．按图连接线路，将滑动变阻器R的滑片调至最       （填“左”或“右”）端， R2
调至          ．
　D．调节R2，使表A1的示数为I1，记录R2的值
　E．断开S2，闭合S3
　 F．调节滑动变阻器R，使表A1．A2的指针偏转适中，记录表A1的示数I1
请把上述实验步骤中的空白处填上正确内容，然后按合理的顺序排列实验步骤：
                                                 ．（填序号）
②将电流表A2（较小量程）改装成电流表A（较大量程）
如果①中测出A2的内阻为468．0Ω，现用R2将A2改装成量程为20mA的电流表A， 应把R2调为      Ω与A2并联，改装后电流表A的内阻RA为         Ω．

参考答案：①左       最大（各1分）
②CBFEDA （4分）
③12 Ω，11.7Ω（各2分）

本题解析：略

本题难度：一般

5、选择题  如图所示，一条电场线与Ox轴重合，取O点电势为零，Ox方向上各点的电势φ随x变化的情况如图乙所示，若在O点由静止释放一电子，电子仅受电场力的作用，则

A.电子一直沿Ox负方向运动
B.电场力一直做正功
C.电子运动的加速度不变
D.电子的电势能逐渐增大

参考答案：BC

本题解析：由电势—位移图象可知，电势随位移均匀增加，相同位移间的电势差相同，电场强度恒定，电子运动的加速度恒定，C正确．沿Ox轴方向电势增大，电场线方向与Ox轴负方向重合，电子沿Ox轴正方向运动，A不正确．电场力方向也沿Ox轴正方向，电场力做正功，B正确．由功能关系，电场力做正功，电势能减少，D不正确．

本题难度：困难
