参考答案：AC

本题解析：

本题难度：一般

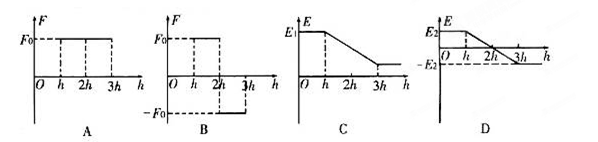

2、选择题  如图所示，两平行光滑导轨竖直固定。边界水平的匀强磁场宽度为h，方向垂直于导轨平面。两相同的导体棒a、b中点用长为h的绝缘轻杆相接，形成“工”字型框架，框架置于磁场上方，b棒距磁场上边界的高度为h，两棒与导轨接触良好。保持a、b棒水平，由静止释放框架，b棒刚进入磁场即做匀速运动，不计导轨电阻。则在框架下落过程中，a棒所受轻杆的作用力F及a棒的机械能E随下落的高度h变化的关系图象，可能正确的是

参考答案：BCD

本题解析：框架在进入磁场前做自由落体运动，轻杆对a作用力为零，b进入磁场后，框做匀速运动，a处于平衡状态，杆对a的作用力F=mg，方向向上，当框架下落2h，a棒进入磁场后，a受到轻杆的作用力大小等于重力，方向向下，故A错误，B正确；
C、框架进入磁场前做自由落体运动，机械能守恒，机械能不变，线框进入磁场后做匀速直线运动，动能不变，重力势能减小，机械能减少，框架完全离开磁场后，只受重力作用，机械能守恒，由于零重力势能点不确定，故CD都正确；故选：BCD．
考点：机械能守恒定律；电磁感应现象及楞次定律.

本题难度：困难

3、选择题  如图16-2-17所示，接有灯泡L的平行金属导轨水平放置在匀强磁场中，一导体杆与两导轨良好接触并做往复运动，其运动情况与弹簧振子做简谐运动的情况相同.图中O位置对应于弹簧振子的平衡位置，P、Q两位置对应于弹簧振子的最大位移处.若两导轨的电阻不计，则（　　）

图16-2-17
A．杆由O到P的过程中，电路中电流变大
B．杆由P到Q的过程中，电路中电流一直变大
C．杆通过O处时，电路中电流方向将发生改变
D．杆通过O处时，电路中电流最大

参考答案：D

本题解析：E感=Blv,，导体杆从O到P，速度减小，电流减小，A选项错误.当导体杆从P运动到O再运动到Q，速度先增加再减小，在平衡位置O处速度最大，电流先增大再减小，B选项错误，D选项正确.杆通过O处时，速度方向不变，电流方向也不变，C选项错误.?

本题难度：简单

4、选择题  空间存在着沿竖直方向的各处均匀的磁场，将一个不变形的单匝金属圆线圈放入磁场中，如图甲所示，设甲图中线圈中磁感应强度的方向和感应电流的方向为正方向。要想在线圈中产生如图乙所示的感应电流，下列图中能正确表示线圈中磁感应强度随时间变化的图线是

参考答案：B

本题解析：由图乙所示可知，由楞次定律在0-1s内在电流是正的，电流大小是定值，则磁感应强度均匀变化，在1-2s内，感应电流为零，则磁感应强度不变，在2-4s内，感应电流是负的，电流大小不变，则磁感应强度随时间均匀变化；由于,由法拉第电磁感应定律，故图像中在0-1s的斜率是2-4s内斜率的2倍，故选项B正确。
考点：楞次定律 法拉第电磁感应定律

本题难度：一般

5、计算题  竖直放置的光滑U形导轨宽0.5m，电阻不计，置于很大的磁感应强度是1T的匀强磁场中，磁场垂直于导轨平面，如图16所示，质量为10g，电阻为1Ω的金属杆PQ无初速度释放后，紧贴导轨下滑（始终能处于水平位置）。问：
（1）到通过PQ的电量达到0.2c时，PQ下落了多大高度？
（2）若此时PQ正好到达最大速度，此速度多大？
（3）以上过程产生了多少热量？

参考答案：（1）0.4米 （2）0.4米/秒?（3） 0.0392J

本题解析：略

本题难度：简单
