1、选择题  在均匀磁场中有一N匝，半径为a的圆形线圈（其总电阻为R）和一仪器（内阻不计）串联，线圈平面与磁场垂直，当线圈迅速由静止翻转180°，该义器指示有电量q通过，根据已知q、N、a、R，可计算出磁感应强度B等于（　　）
A．

2、选择题  ．如图所示，当矩形线圈在匀强磁场中以较小的角速度逆时针匀速
转动时，与之相连的灵敏电流表指针左右摆动。若当线圈转动到图示位置时，电流计指针在刻度盘的右边。线圈由图示位置继续转动，则当?（?）

A．线圈在转过90°～180°的过程中，电流计指针在刻度盘的左边
B．线圈在转过270°～360°的过程中，电流计指针在刻度盘的左边
C．线圈转至900瞬间，电流计指针在刻度盘的右边
D．线圈通过图示位置时，线圈中电流改变方向

3、选择题  闭合电路中产生感应电动势的大小，跟穿过这一闭合电路的下列哪个物理量成正比（　　）
A．磁通量
B．磁感应强度
C．磁通量的变化率
D．磁通量的变化量

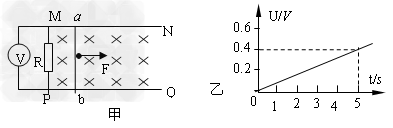

4、计算题  如图甲所示，光滑且足够长的金属导轨MN、PQ平行地固定的同一水平面上，两导轨间距L=0.20cm，两导轨的左端之间连接的电阻R=0.40Ω，导轨上停放一质量m=0.10kg的金属杆ab，位于两导轨之间的金属杆的电阻r=0.10Ω，导轨的电阻可忽略不计。整个装置处于磁感应强度B=0.50T的匀强磁场中，磁场方向竖直向下。现用一水平外力F水平向右拉金属杆，使之由静止开始运动，在整个运动过程中金属杆始终与导轨垂直并接触良好，若理想电压表的示数U随时间t变化的关系如图乙所示。求金属杆开始运动经t=5.0s时
（1）通过金属杆的感应电流的大小和方向；
（2）金属杆的速度大小；
（3）外力F的瞬时功率。

5、简答题  如图所示，光滑平行的水平金属导轨MNPQ相距L，在M点和P点间接一个阻值为R的电阻，在两导轨间OO1O1′O矩形区域内有垂直导轨平面竖直向下、宽为d的匀强磁场，磁感强度为B．一质量为m，电阻为r的导体棒ab，垂直搁在导轨上，与磁场左边界相距d0．现用一大小为F、水平向右的恒力拉ab棒，使它由静止开始运动，棒ab在离开磁场前已经做匀速直线运动（棒ab与导轨始终保持良好的接触，导轨电阻不计）．求：
（1）在图中标出当棒ab进入磁场后流过电阻R的电流方向；
（2）棒ab在离开磁场右边界时的速度；
（3）棒ab通过磁场区的过程中整个回路所消耗的电能．
