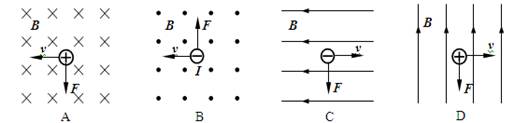

1、选择题 关于电荷在磁场中运动速度、磁场和电荷受到洛仑兹力三者之间的方向关系如图所示,其中正确的是(?)
2、计算题 一块N型半导体薄片(称霍尔元件),其横载面为矩形,体积为b×c×d,如图所示。已知其单位体积内的电子数为n、电阻率为ρ、电子电荷量e,将此元件放在匀强磁场中,磁场方向沿z轴方向,并通有沿x轴方向的电流I。
(1)此元件的CC/两个侧面中,哪个面电势高?
(2)试证明在磁感应强度一定时,此元件的CC/ 两个侧面的电势差与其中的电流成正比;
(3)磁强计是利用霍尔效应来测量磁感应强度B的仪器。其测量方法为:将导体放在匀强磁场之中,用毫安表测量通以电流I,用毫伏表测量C、C/间的电压U, 就可测得B。若已知其霍尔系数,并测得U =0.6mV,I=3mA。试求该元件所在处的磁感应强度B的大小。
3、计算题 (18分)如图所示,竖直平面内边长为a的正方形ABCD是磁场的分界线,在正方形的四周及正方形区域内存在方向相反、磁感应 强度的大小均为B的与竖直平面垂直的匀强磁场,M、N分别是边AD、BC的中点。现有一质量为m、电荷量为q的带正电粒子从M点沿MN方向射出,带电粒子的重力不计。
(1)若在正方形区域内加一与磁场方向垂直的匀强电场,恰能使以初速度v0射出的带电粒子沿MN直线运动到N点,求所加电场的电场强度的大小和方向。
(2)为使带电粒子从M点射出后,在正方形区域内运动到达B点,则初速度v0应满足什么条件?
(3)试求带电粒子从M点到达N点所用时间的最小值,并求出此条件下粒子第一次回到M点的时间。
4、选择题 如图所示,在两个不同的匀强磁场中,磁感应强度关系为B1=2B2,当不计重力的带电粒子从B1垂直磁场运动到B2,则粒子的(?)
B1?B2
A.速率将加倍
B.轨道半径将加倍
C.周期将加倍
D.做圆周运动的角速度将加倍
5、选择题 一束几种不同的正离子, 垂直射入正交的匀强磁场和匀强电场区域里, 离子束保持原运动方向未发生偏转. 接着进入另一匀强磁场, 发现这些离子分成几束如图. 对这些离子, 可得出结论:
A.它们的动能一定各不相同
B.它们的电量一定各不相同
C.它们的质量一定各不相同
D.它们的比荷一定各不相同
