1、计算题 (16 分）如图甲，距离很近的竖直边界两侧为相同的匀强磁场区域，磁场范围很大，方向垂直纸面向里。在边界上固定两个等长的平行金属板A 和D ，两金属板中心各有－小孔S1、S2 ，板间电压的变化规律如图乙，正、反向最大电压均为U0，周期为T0。一个质量为m、电荷量为＋q的粒子在磁场中运动的周期也是T0 。现将该粒子在t=T0/4时刻由S1静止释放，经电场加速后通过S2又垂直于边界进人右侧磁场区域，在以后的运动过程中不与金属板相碰。不计粒子重力、极板外的电场及粒子在两边界间运动的时间。
（1）求金属板的最大长度。
（2）求粒子第n次通过S2的速度。
（3）若质量m ’="13/12" m 电荷量为＋q的另一个粒子在t =" 0" 时刻由S1静止释放，求该粒子在磁场中运动的最大半径。
2、选择题 如图所示，一价氢离子和二价氦离子（不考虑二者间的相互作用），从静止开始经过同一加速电场加速，垂直打入偏转电场中，则它们（ ）
A．同时离开偏转电场，但出射点的位置不同
B．同时离开偏转电场，出射点的位置相同
C．先后离开偏转电场，但出射点的位来源:91考试网 www.91exAm.org置相同
D．先后离开偏转电场，且出射点的位置不同
|
3、简答题 影响物质材料电阻率的因素很多，一般金属材料的电阻率随温度的升高而增大，而半导体材料的电阻率则与之相反，随温度的升高而减少．某课题研究组需要研究某种导电材料的导电规律，他们用该种导电材料制作成电阻较小的线状元件Z做实验，测量元件Z中的电流随两端电压从零逐渐增大过程中的变化规律．

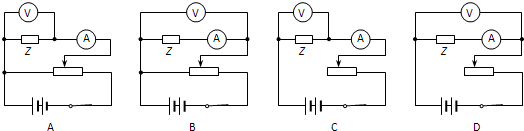

（1）他们应选用下图所示的哪个电路进行实验？答：______．

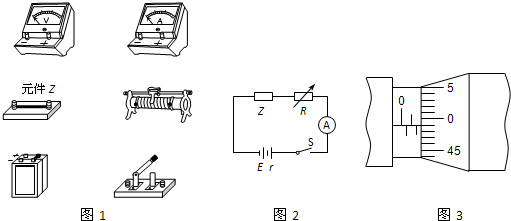

（2）按照正确的电路图连接图1的实物图．
（3）实验测得元件Z的电压与电流的关系如下表所示．根据表中数据，判断元件Z是金属材料还是半导体材料？答：______．
U（V）
0
0.40
0.60
0.80
1.00
1.20
1.50
1.60
I（A）
0
0.20
0.45
0.80
1.25
1.80
2.81
3.20
|
（4）把元件Z接入如图2所示的电路中，当电阻R的阻值为R1=2Ω时，电流表的读数为1.25A；当电阻R的阻值为R2=3.6Ω时，电流表的读数为0.80A．结合上表数据，求出电池的电动势为______V，内阻为______Ω．（不计电流表的内阻，结果保留两个有效数字）
（5）用螺旋测微器测得线状元件Z的直径如图3所示，则元件Z的直径是______mm．
4、选择题 已知满偏电流为2mA、内阻为500Ω的电流表，给它串联一个14.5kΩ的电阻后，作为电压表使用，该电压表的量程为（ ）
A．10V
B．29V
C．30V
D．100V
5、简答题 实验室中有下列器材：量程3V的电压表，量程0.8A的电流表，电阻箱R，电键S，导线若干欲测量某一电源的电动势E和内阻r（E约为4.5V，r约为1.5Ω）．
①请选择合适的器材，设计一个实验方案（只要求在下面的虚线框内画出电路原理图）
②用图象法处理实验得到的数据时，要使图线是直线如何建立坐标系？如何由图象求得待测电源的电动势E和内阻r？
③按你设计的实验电路原理图，从下面的实物图中挑选实物并进行连线．
