1、实验题  某学习小组探究电学元件的伏安特性曲线。
①甲同学要描绘一个标有“3.6V，1.2W”的小灯泡的伏安特性曲线，除了导线和开关外，还有下列器材可供选择：
电压表V（量程5V，内阻约为5kΩ）
直流电源E（电动势4.5V，内阻不计）
电流表A1（量程350mA，内阻约为1Ω）
电流表A2（量程150mA，内阻约为2Ω）
滑动变阻器R1（阻值0 ~ 200Ω）
滑动变阻器R2（阻值0 ~ 10Ω）
实验中电流表应选______，滑动变阻器应选______；（填写器材代号）
以下的四个电路中应选用_________进行实验。

②乙同学利用甲同学的电路分别描绘了三个电学元件的伏安特性曲线，如图所示。然后他用图所示的电路给三个元件分别供电，并测出给元件1和元件2供电时的电流和电压值，分别标在图上，它们是A点和B点。已知R0=9.0Ω，则该电源的电动势_______V，内电阻_______Ω。这个电源给元件3供电时，元件3的电功率P=_______W。

参考答案：①A1?R2 ?A?② 3.0? 1.0? 0.2

本题解析：①灯泡的规格为“3.6V，1.2W”，则灯泡的额定电流I=1/3A=333mA,灯泡的电阻Rx=10.8Ω，观察所给器材的规格，电流表应该用量程为350mA的A1，测量灯泡的伏安特性曲线，电流需要从0调起，所以应该滑动变阻器用分压式接法，所以用R2；据?Rx2=10.82<RARV=5000,所以电流表应用外接法，所以实验电路要选择A图。②据闭合电路欧姆定律，测量元件1时有：E=IARA+IAr+IAR0,据图可知IA=0.08A，ua=2.2v,则RA=27.5Ω，测量元件2时有：E=IBRB+IBr+IBR0，据图可知IB=0.15A,UB=1.5v,则RB=10Ω，代入数据后可求电源电动势E=3.0v，电源内阻r=1.0Ω。在图3 中，过电压轴的3v、A、B几点画一直线交于电流轴，该直线就是外电压随电流的变化图，图线与1、2、3元件的图像较点正是这几个元件接在该电源上的实际工作状态，所以可以看出元件3的电压U3=1v，电流I3=0.2A，所以元件3的功率为P=UI=0.2w。

本题难度：一般

2、实验题  如图为某一热敏电阻（电阻值随温度的改变而改变，且对温度很敏感）的I-U关系曲线图。

（1）为了通过测量得到如图所示I-U关系的完整曲线，在下图甲、乙两个电路中应选择的是图_________，简要说明理由：_________。（电源电动势为9 V，内阻不计，滑动变阻器的阻值为0～100Ω）

（2）在图丙电路中，电源电压恒为9V，电流表读数为70 mA，定值电阻R1=250Ω。由热敏电阻的I-U关系曲线可知，热敏电阻两端的电压为_________V，电阻R2的阻值为_________Ω。
（3）举出一个可以应用热敏电阻的例子：_________。

参考答案：（1）甲；甲电路电压从零开始调节，电压调节范围较大
（2）5.2，111.8
（3）热敏温度计

本题解析：

本题难度：一般

3、实验题  ．发光二极管（LED）是一种新型光源，在2010年上海世博会上通过巨大的LED显示屏，为我们提供了一场精美的视觉盛宴。某同学为了探究LED的伏安特性曲线，他实验的实物示意图如题图甲所示，其中图中D为发光二极管（LED），R0为定值电阻，，电压表视为理想电压表。（数字运算结果保留2位有效数字）


（1） 闭合开关S前，滑动变阻器R的滑动触头应置于最 ?（填“左”或“右”）端。
（2） 实验一：在20℃的室温下，通过调节滑动变阻器，测量得到LED的U1?—U2曲线为题图乙中的a曲线。已知定值电阻R0的电阻值为10 Ω，LED的正常工作电流为20 mA，由曲线可知实验中的LED的额定功率为?W，LED的电阻随着电流的增大而?（填“增大”、“减小”或“不变”）。
（3） 实验二：将LED置于80℃的热水中，测量得到LED的U1 —U2曲线为图乙中的b曲线。由此可知：温度升高，LED的电阻将?（填“增大”、“减小”或“不变”）。

参考答案：（1）右（2）0.66 减小（3）减小

本题解析：（1）电路中在开关闭合前滑动变阻器应调至最大阻值处，所以该实验中闭合开关S前，滑动变阻器R的滑动触头应置于最右端。
（2）LED的正常工作时电流为20mA，定值电阻与其实串联关系，所以,从图中可找出当时，所以LED的额定功率为P=0.66W。当电流逐渐增大即逐渐增大时，变化的慢了即LED的电阻减小了，
（3）从b曲线中可看出，对应同一个时，LED温度升高后电压减小了，说明LED通过相同的电流，温度升高后，电阻减小了，

本题难度：一般

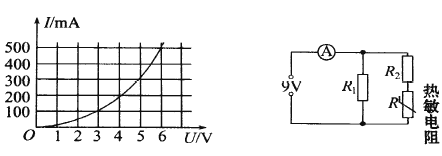

4、实验题  （1）某同学通过实验探究热敏电阻阻值随温度的变化规律，他得到
了该热敏电阻的伏安特性曲线如左下图所示，由图可知，热敏电阻的阻值随通过电流的增大升温而________。（填变大或变小）
（2）他将这个热敏电阻接入如下右图所示的电路中，已知电源电压为9V，R1＝30Ω，内阻不计的毫安表读数为500mA，则R2的阻值为________Ω。

参考答案：（1）变小；（2）25Ω

本题解析：
试题分析:（1） 知I-U图象上各点与原点连线的斜率的倒数等于电阻，由图看出电压升高，电阻的温度升高，其电阻变小。
（2））通过R1的电流，则通过热敏电阻的电流IR′=I-I1=0.5A-0.3A=0.2A，
由I-U图读出热敏电阻的电压UR′=4V，
则R2的电压U2=U-UR′=9V-4V=5V，R2的阻值为

本题难度：一般

5、实验题  多用电表表头的示意图如图所示．在正确操作的情况下：

(1)若选择开关的位置如灰箭头所示，则测量的物理量是________，测量结果为________．
(2)若选择开关的位置如白箭头所示，则测量的物理量是________，测量结果为________．
(3)若选择开关的位置如黑箭头所示，则测量的物理量是________，测量结果为________．
(4)若选择开关的位置如黑箭头所示，正确操作后发现指针的偏转角很小，那么接下来的正确操作步骤应该依次为：________，________，________.
(5)全部测量结束后，应将选择开关拨到________或者________．
(6)无论用多用电表进行何种测量(限于直流)，电流都应该从________色表笔经________插孔流入电表．

参考答案：(1)直流电压　1.20V? (2)直流电流　48mA
(3)电阻　1.7kΩ? (4)改用×1k倍率，重新调零　将红黑表笔分别接触被测电阻的两根引线　读出指针所指刻度?再乘以倍率得测量值．
(5)OFF　交流电压500V挡位置? (6)红　正

本题解析：略

本题难度：简单
