1、简答题  请你分别画出用电压表、电流表、滑动变阻器、小灯泡、电源（干电池）、开关、导线等器材测量小灯泡的伏安特性曲线的实验电路图，及测量电源电动势和内阻的实验电路图．

参考答案：在测量小灯泡的伏安特性曲线时，由于实验中要求多测数据，并且由于灯泡内阻较小，故电流表选用外接法；故原理图如下图；
而在测量电源电动势和内电阻时，只需要测出通过电源的电流和电源的输出电压，由图象即可得出电动势和内电阻，故本实验中只需要简单的串联电路，但要注意由于电源内阻较小，故一般采用电流表的内接法；故原理图如下；

本题解析：

本题难度：一般

2、填空题  如图（甲）表示某电阻R随摄氏温度t变化的关系，图中R0表示0℃时的电阻，K表示图线的斜率．若用该电阻与电池（E，r）、电流表Rg、变阻器R′串连起来，连接成如图（乙）所示的电路，用该电阻做测温探头，把电流表的电流刻度改为相应的温度刻度，于是就得到了一个简单的“电阻测温计”．
①实际使用时要把电流表的刻度值改为相应的温度刻度值，若温度t1＜t2，则t1的刻度应在t2的______侧（填“左”、“右”）；
②在标识“电阻测温计”的温度刻度时，需要弄清所测温度和电流的对应关系．请用E、R0、K等物理量表示所测温度t与电流I的关系式：t=______；
③由②知，计算温度和电流的对应关系，需要测量电流表的内阻（约为200Ω）．已知实验室有下列器材：A．电阻箱（0～99.99Ω）；B．电阻箱（0～999.9Ω）；C．滑线变阻器（0～20Ω）；D．滑线变阻器（0～20kΩ）．此外，还有电动势合适的电源、开关、导线等．
请在方框内设计一个用“半偏法”测电流表内阻Rg的电路；
在这个实验电路中，电阻箱应选______；滑线变阻器应选______．（只填代码）

参考答案：①温度t1＜t2金属温度升高电阻增大，电流计电流减小，可知t1刻度应在t2的右侧；
②根据闭合电路欧姆定律和感温电阻的阻值R随摄氏温度t变化的关系图象联合列式
E=I（r+R+Rg+R′）
R=R0+kt
解得：t=EKI-1K(Rg+r+R′+R0)
③采用半偏法测电阻时，电阻箱的最大阻值应该大于电流表的内阻，同时滑动变阻器应该选取阻值较大的，因此电阻箱选择B，滑动变阻器选择D；具体电路图如下所示：




故答案为：①右；②EKI-1K(Rg+r+R′+R0)；③B；D；?电路图如上所示．

本题解析：

本题难度：一般

3、简答题  发光二极管在生产和生活中得到了广泛应用．图甲是一种发光二极管的实物图，正常使用时，带“+”号的一端接高电势，带“-”号的一端接低电势．某同学想描绘它的伏安特性曲线，实验测得它两端电压U和通过它电流I的数据如下表所示：

参考答案：（1）根据实验测得它两端电压U和通过它电流I的数据的范围可知：电压变化的最大值为2.8V，所以电压表选A；电流表变化的最大值为30mA，所以电流表选C；
（2）电压电流要从0测起，所以滑动变阻器应该用分压式；二极管的电阻更接近电流表的内阻，电流表应该用外接法．实物图的连接如图．



（3）根据表中数据，在图上描出各点，用光滑的曲线连接起来．如图．



（4）根据U-I图线，当二极管的工作电压为1.9V时，工作电流约为10mA，串联电阻上分到电压应为1.1V，
故应串联的电阻为：R=UI=1.10.01=110Ω
故答案为：（1）A，C；（2）如图所示；（3）如图所示；（4）110．

本题解析：

本题难度：一般

4、实验题  欲用伏安法测定一个阻值约为12Ω的电阻，要求测量结果尽量准确。
（1）下列器材中应选用的是________________（填序号）；
A.电池组（6V，内阻很小）
B.电流表（0-3A，内阻约0.55Ω）
C.电流表（0-0.6A，内阻约1.25Ω）
D.电压表（0-3V，内阻约5kΩ）
E.电压表（0-15V，内阻约8kΩ）
F.滑动变阻器（0-5Ω，3A）
G.滑动变阻器（0-200Ω，2A）
H.开关、导线
（2）在下边方框画出实验电路图。

参考答案：（1）ACEFH（2）

本题解析：

本题难度：一般

5、实验题  实验室新进了一批低电阻的电磁螺线管，已知螺线管使用的金属丝电阻率ρ=1.7×10-8Ωm。课外活动小组的同学设计了一个试验来测算螺线管使用的金属丝长度。他们选择了多用电表、电流表、电压表、开关、滑动变阻器、螺旋测微器（千分尺）、导线和学生电源等。
（1）他们使用多用电表粗测金属丝的电阻，操作过程分以下三个步骤：（请填写第②步操作）
①将红、黑表笔分别插入多用电表的“+”、“-”插孔；选择电阻档“×1”；
②________________________________________________________________；

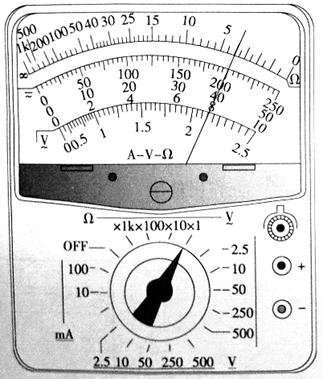

③把红黑表笔分别与螺线管金属丝的两端相接，多用表的示数如图所示。

（2）根据多用电表示数，为了减少实验误差，并在实验中获得较大的电压调节范围，应从图（b）的A、B、C、D四个电路中选择_________电路来测量金属丝电阻；


（3）他们使用千分尺测量金属丝的直径，示数如图所示，金属丝的直径为______mm；

（4）根据多用电表测得的金属丝电阻值，可估算出绕制这个螺线管所用金属丝的长度约为_________m。（结果保留两位有效数字）
（5）他们正确连接电路，接通电源后，调节滑动变阻器，发现电流表始终无示数。请设计一种方案，利用多用电表检查电路故障并写出判断依据。（只需写出简要步骤）
_________________________________________________________________________

参考答案：（1）将红、黑表笔接触，旋转“调零电阻”，使指针指在0Ω处。（2）D。（3）0.260。（4）12。（5）选用多用电表的直流电压档，取适当的电压量程，检查电源的输出电压，若读数为零，则说明电源断路或没有电了。选用多用电表的欧姆档，断开电源，将红黑表笔逐个接触其它元件的两端，检查导通情况。若电阻无穷大，则说明该元件断路。

本题解析：樊守青（1）使用多用电表测量电阻，必须先调零，即将红、黑表笔接触，旋转“调零电阻”，使指针指在0Ω处。
（2）根据题目要求，电压范围较大，就选用滑动变阻器与电源并联方式。根据多用电表的读数，可知线圈总电阻较小，与安培表的内阻接近，就选用安培表外接法，综合上所述选出D图。
（3）千分尺的最小刻度为0.01mm，即每一小格为0.01mm，现在有26小格，主尺上0.5mm刻度线没有露出来，所以取0.260mm，千分尺需要估读到下一位。
（4）根据电阻定律公式，将数据代入，可求出。
（5）选用多用电表的直流电压档，取适当的电压量程，检查电源的输出电压，若读数为零，则说明电源断路或没有电了。选用多用电表的欧姆档，断开电源，将红黑表笔逐个接触其它元件的两端，检查导通情况。若电阻无穷大，则说明该元件断路。
点评：樊守青本题属于中档实验题。较好地考察了实验仪器的使用，体现了新课标的实用的精神。特别是最后一问，相当好，更加突出了学以致用，这是实验题改革的方向。

本题难度：一般
