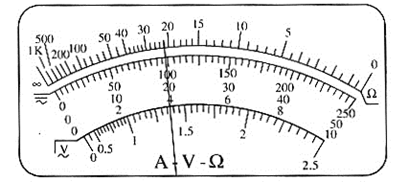

1、实验题如图所示为一正在测量的多用电表表盘。

小题1:如果用直流10mA档测量电流，则读数为?mA。
小题2:用多用表测量时，若红表笔插入多用表的正（+）插孔，黑表笔插入多用表的负（－）插孔，则下列说法正确的是?
A．用电压挡测直流电压时，红表笔应接触被测电路的电势较高的一端
B．用电流挡测直流电流时，应使电流从红表笔流入多用电表
C．用欧姆挡测定值电阻时，电流从电表的红表笔流出，经被测电阻从黑表笔流入
D．用欧姆挡测二极管的正向电阻时，黑表笔应接触二极管的正极

2、实验题 “研究回路中感应电动势E与磁通量变化快慢的关系”实验，如图1所示。
（1）（3分）某同学改变磁铁释放时的高度，作出E-△t图象寻求规律，得到如图2所示的图线。由此他得出结论：磁通量变化的时间△t越短，感应电动势E越大，即E与△t成反比。

① 实验过程是________的（填写“正确”“不正确”）；
② 实验结论__________________________________________（判断是否正确并说明理由）。
（2）（3分）对实验数据的处理可以采用不同的方法
①如果横坐标取_____________，就可获得如图3所示的图线；?
②若在①基础上仅增加线圈的匝数，则实验图线的斜率将__________(填“不变”“增大”或“减小”)。

3、实验题某课题研究小组，选用下列器材测定某型号手机所用锂电池的电动势E和内阻r．（电动势约为4V，内阻在几欧到几十欧之间）
A．电压表V（量程6V，内阻约为6.0 k）
B．电流表A（量程2 mA，内阻约为50）
C．电阻箱R（0~ 999.9）
D．开关S一只、导线若干

（1）某同学从上述器材中选取了电流表和电阻箱测锂电池的电动势和内阻，你认为可行吗？请说明理由：?。
（2）今用上述器材中的电压表和电阻箱测锂电池的电动势和内阻，请画出实验电路图．

（3）根据（2）中实验电路测得的8组U、R数据，已在上图中

坐标系中描出了各点，并做出图像．根据图像求得E=____V，r=____

．

4、实验题（2分）某同学测量一电阻的阻值，他先用多用电表的电阻“×10”挡粗侧此电阻的阻值，按正确的操作步骤测此电阻，表盘的示数如图，则该电阻的阻值约为 ?Ω。

（4分）该同学想用伏安法更精确地测量其电阻R，现有的器材及其代号和规格如下：
待测电阻R
电流表A1（量程0～4mA，内阻约50Ω）

电流表A2（量程0～10mA，内阻约30Ω）
电压表V1（量程0～3V，内阻约10kΩ）
电压表V2（量程0～15V，内阻约25kΩ）
直流电源E（电动势4V，内阻不计）
滑动变阻器R1（阻值范围0～15Ω，允许通过的最大电流2.0A）
滑动变阻器R2（阻值范围0～2kΩ，允许通过的最大电流0.5A）
开关S
导线若干
为使实验误差较小，要求测得多组数据进行分析，请在右框中画出测量的电路图，并标明所用器材的代号。

5、实验题有一待测电阻Rx（阻值约5Ω左右），实验室提供的器材有：
A．直流电流表A（0~100mA，内阻为25Ω）
B．直流电压表V（0~3V，内阻为5kΩ）
C．滑动变阻器R1（0~20Ω，1A）
D．滑动变阻器R2（0~1kΩ，0.1A）
E．电源（电动势约为3V，内阻不计）? F．开关和若干导线
（1）若要求在实验中待测电阻两端的电压从0开始变化，滑动变阻器应选用?（填仪器代号），

（2）实验时，某同学使用的是多用电表直流电流档来测电流，示数如图乙所示（丙为指针所在区
域部分的放大图），读数为?mA。
