参考答案：①甲（2分）；②左（2分）；③断路时路端电压等于电源电动势（2分）； ④0.63（2分）；

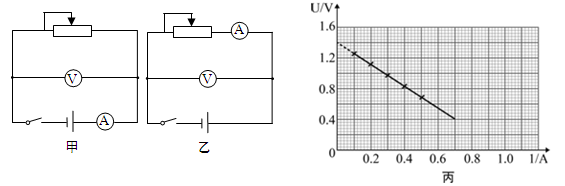

本题解析：①由题意知电流表的内阻已知，为减小测量误差，电路图应选择甲图；②为保护电路安全，闭合开关时，滑动变阻器的阻值应全部连入电路，故滑片应滑至左端；③根据闭合电路的欧姆定律E=U+Ir，可得U=-Ir+E，即断路时路端电压等于电源电动势③根据U=-Ir+E可知图线的斜率内阻的测量值，故干电池的内阻为

本题难度：一般

4、实验题  选用下列器材测定某型号手机所用锂电池的电动势E和内阻r.(电动势约为4 V，内阻在几欧到几十欧之间)
A．电压表V(量程6 V，内阻约为6.0 kΩ)? B．电流表A(量程2 mA，内阻约为50 Ω)
C．电阻箱R(0～999.9 Ω)?D．开关S一只、导线若干
小题1:某同学从上述器材中选取了电流表和电阻箱测锂电池的电动势和内阻，你认为可行吗？请说明理由：___________________________________________________________.

小题2:用上述器材中的电压表和电阻箱测锂电池的电动势和内阻，请画出实验电路图．
小题3:根据(2)中实验电路测得的5组U、R数据，已在图中－坐标系中描出了各点，请作出图象．根据图象求得E＝________ V，r＝________ Ω.

参考答案：
小题1:不可行．理由：根据所给数据，电路中电阻箱取最大值，电路中电流大于电流表量程2 mA，故不可行
小题2:如右图所示

小题3:如下图所示　3.6～3.7　9.5～10.5

本题解析：本题考查电学实验测定电源的电动势和内阻。
小题1:选择仪器要保证仪表的安全和准确。
小题2:选用电阻箱和电压表，结合闭合电路欧姆定律，得出两组数据，可利用求解。
小题3:利用图像处理实验数据，根据闭合电路欧姆定律，可得，则截距表示电动势的倒数。内阻等于电动势与斜率乘积的倒数。
此题比较灵活考查了闭合电路欧姆定律，利用图表处理实验数据难度适中。

本题难度：一般

5、实验题  某同学通过实验研究小灯泡的电流与电压的关系。可用的器材如下：电源（电动势3V，内阻1Ω）、电键、滑动变阻器（最大阻值20Ω）、电压表、电流表、小灯泡、导线若干。
（1）实验中移动滑动变阻器滑片，得到了小灯泡的U-I图象如图a所示，则可知小灯泡的电阻随电压增大而_____________（填“增大”、“减小”或“不变”）。

（2）根据图a，在图b中把缺少的导线补全，连接成实验的电路（其中电流表和电压表分别测量小灯泡的电流和电压）。
（3）若某次连接时，把AB间的导线误接在AC之间，合上电键，任意移动滑片发现都不能使小灯泡完全熄灭，则此时的电路中，小灯泡可能获得的最小功率是_____________W。（电压表和电流表均视为理想电表）

参考答案：（1）增大（2）（3）0.32（0.30~0.34都对）

本题解析：

本题难度：一般
