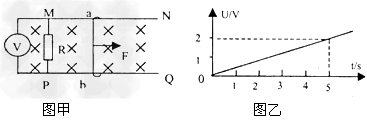

1、计算题  如图甲所示，光滑且足够长的平行金属导轨MN、PQ固定在同一水平面上，两导轨间距L=0.2m，电阻R=0.4Ω，导轨上停放一质量为m=0.1kg，电阻为r=0.1Ω的金属杆ab，导轨的电阻不计，整个装置处于磁感应强度为B=0.5T的匀强磁场中，磁场的方向竖直向下。现用一外力F沿水平方向拉杆，使之由静止开始运动，若理想电压表示数U随时间t的变化关系如图乙所示。求：
(1)运动速度随时间t的变化关系式；
(2)金属杆运动的加速度；
(3)第5秒末外力F的功率。

2、计算题  如图所示，光滑导轨竖直放置，匀强磁场的磁感应强度为B=0.5T，磁场方向垂直于导轨平面向外，导体棒ab的长度与导轨宽度均为L=0.2m，电阻R=1.0Ω．导轨电阻不计，当导体棒紧贴导轨匀速下滑时，均标有“6V 3W”字样的两小灯泡恰好正常发光，求

（1）通过ab的电流的大小和方向．
（2）ab的运动速度．
（3）电路的总功率．??

3、选择题  如图，一载流长直导线和一矩形导线框固定在同一平面内，线框在长直导线右侧，且其长边与长直导线平行。已知在t=0到t=t1的时间间隔内，直导线中电流i发生某种变化，而线框中感应电流总是沿顺时针方向；线框受到的安培力的合力先水平向左、后水平向右。设电流i正方向与图中箭头方向相同，则i随时间t变化的图线可能是

[? ]
A.
B.
C.
D.

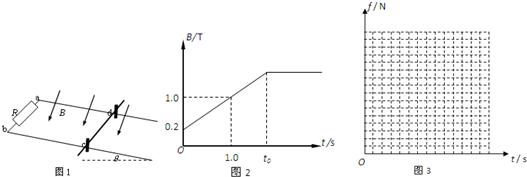

4、简答题  两根平行金属导轨固定倾斜放置，与水平面夹角为370，相距d=0.5m，a、b间接一个电阻R，R=1.5Ω．在导轨上c、d两点处放一根质量m=0.05kg的金属棒，bc长L=1m，金属棒与导轨间的动摩擦因数μ=0.5．金属棒与导轨接触点间电阻r=0.5Ω，金属棒被两个垂直于导轨的木桩顶住而不会下滑，如图1所示．在金属导轨区域加一个垂直导轨斜向下的匀强磁场，磁场随时间的变化关系如图2所示．重力加速度g=10m/s2．（sin37°=0.6，cos37°=0.8）．求：

（1）0～1.0s内回路中产生的感应电动势大小．
（2）t=0时刻，金属棒所受的安培力大小．
（3）在磁场变化的全过程中，若金属棒始终没有离开木桩而上升，则图2中t0的最大值．
（4）通过计算在图3中画出0～t0max内金属棒受到的静摩擦力随时间的变化图象．

5、选择题  如图所示，线圈两端接在电流表上组成闭合电路，在下列情况中，电流表指针不发生偏转的是：（?）

A．线圈不动，磁铁插入线圈的过程中
B．线圈不动，磁铁拔出线圈的过程中
C．磁铁插在线圈内不动
D．磁铁不动，线圈上下移动
