1、填空题 “大洋一号”是我国首次组织的横跨三大洋的远洋考察船,在航行过程中,海洋工作者可以根据水流切割地磁场所产生的感应电动势来测定海水的速度.假设海洋某处的地磁场竖直分量为B=0.5×10-4T,水流是南北流向,如图所示,将两个电极竖直插入此处海水中,且保持两极极板平行于水流方向.若两电极距离L="10m" ,与两电极相连的灵敏电压表读数U=0.2mV,则海水的流速大小为?m/s.

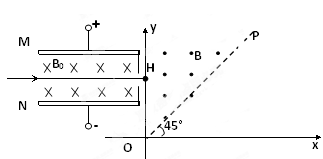

2、计算题 (18分)如图所示,相距为d、板间电压为U的平行金属板M、N间有垂直纸面向里、磁感应强度为B0的匀强磁场;在POy区域内有垂直纸面向外、磁感应强度为B的匀强磁场;POx区域为无场区.一正离子沿平行于金属板、垂直磁场射入两板间并做匀速直线运动,从H(0,a)点垂直y轴进入第Ⅰ象限.
(1)求离子在平行金属板间的运动速度;
(2)若离子经OP上某点离开磁场,最后垂直x轴离开第Ⅰ象限,求离子在第Ⅰ象限磁场区域的运动时间;
(3)要使离子一定能打在x轴上,则离子的荷质比应满足什么条件?
3、计算题 如图所示:在真空中,有一半径为r的圆形区域内充满垂直纸面向里的匀强磁场,磁感应强度为B,一带电粒子质量为m,电量为q,以某一速度由a点沿半径方向射入磁场,从c点射出磁场时其速度方向改变了60度,(粒子的重力可忽略)试求
(1)该粒子在磁场中运动时间t
(2)粒子做圆周运动的半径R
(3)粒子运动的速度
4、选择题 如图15-5-14是某离子速度选择器的原理示意图,在一半径为R="10" cm的圆柱形桶内有B=10-4 T的匀强磁场,方向平行于轴线.在圆柱桶某一直径两端开有小孔,作为入射孔和出射孔.离子束以不同角度入射,最后有不同速度的离子束射出.现有一离子源发射比荷为=2×1011 C/kg的阳离子,且离子束中速度分布连续.当角θ=45°时,出射离子速度v的大小是(? )
图15-5-14
A.×106 m/s
B.×106 m/s
C.×108 m/s
D.×106 m/s
5、选择题 如图所示,一根通有电流I1的固定长直导线在通有电流I2的矩形线圈的平面内,线圈将会出现( )
A.远离导线运动
B.向着导线平动
C.绕轴OO′运动
D.绕轴NN′运动
