1、实验题 (1)如图示,为一学生用万用电表表盘上的电阻档刻度,某同学把选择开关旋到欧姆档“×100”档,调零后测某一电阻时,指针位置如图示,则此时电阻的阻值约为______Ω,为使这个电阻测得更准确些,应将开关旋到___?档(选填“?1”、“?10"、“?100”或“?1K”),换档后,实验操作上首先要进行的步骤是___? _。
(2)在做《测定金属的电阻率》的实验中,若待测电阻丝的电阻约为5 Ω,要求测量结果尽量准确,备有以下器材:
A.电池组(3 V、内阻l Ω)? B.电流表(0~0.6 A,内阻0.125 Ω)?
C.电压表(0~3 V,内阻4 kΩ) D.滑动变阻器(0-20 Ω,允许最大电流l A)?
E.开关、导线
①为了减少实验误差,实验电路应采用电流表?接法
(选填“内”或“外”)
②若实验中要使电阻丝的电压从零开始获得较大的电压调节范围,控制电路应选用滑动变阻器?接法(选填“分压”或“限流”)
③实验中为得到待测电阻丝的横截面积,需用螺旋测微器测量电阻丝直径,如图所示是某次测量的情形,则其读数为___?_mm。
参考答案:(1)_200_Ω, ?10档,欧姆调零_。
(2)①_外②分压
③0.624(0.622~5.626)mm。
本题解析:略
本题难度:简单
2、实验题 (6分)实验室中现有如下器材:
电池E(电动势6V)
电流表A(量程0.6A)
电压表Vl(量程3V,内阻未知)
电压表V2(量程3V,内阻10KΩ)
滑动变阻器R1(最大阻值约20Ω)
滑动变阻器R2(最大阻值10Ω)
开关S和导线若干
某同学设计了一个同时测定滑动变阻器R1最大阻值和电压表Vl内阻的实验电路,如图所示.若某次实验中电流表的示数用I表示,电压表Vl、V2的示数分别用U1、U2表示,电压表V2的内阻用r2表示,则R1的最大阻值R1m=________;电压表Vl的内阻r1=________.
参考答案:?
本题解析:根据欧姆定律可知,变阻器R1的最大阻值;根据串联电路的规律可知两电压表的电流相等,故有,所以可知电压表Vl的内阻;
本题难度:一般
3、实验题 在“测定金属导体的电阻率”的实验中,待测金属丝的电阻Rx约为5 Ω.实验室备有下列实验器材:
A.电压表V1(量程0~3 V,内阻约为15 kΩ)
B.电压表V2(量程0~15 V,内阻约为75 kΩ)
C.电流表A1(量程0~3 A,内阻约为0.2 Ω)
D.电流表A2(量程0~0.6 A,内阻约为11 Ω)
E.变阻器R1(0~100 Ω,0.6 A)
F.变阻器R2(0~2000 Ω,0.1 A)
G.电池组E(电动势为3 V,内阻约为0.3 Ω)
H.开关S,导线若干
小题1:为提高实验精确度,减小实验误差,应选用的实验器材有________.

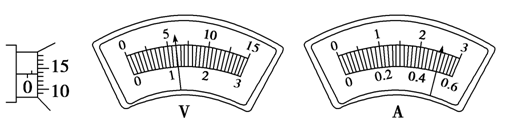

小题2:若用毫米刻度尺测得金属丝长度为60.00 cm,用螺旋测微器测得金属丝的直径及两电表的示数如图所示,则金属丝的直径为________mm,电阻值为________Ω.
参考答案:
小题1:ADEGH
小题2:0.635 mm、? 2.4
本题解析:此题涉及电学实验测定金属导体的电阻率。因为电源的电动势只有3V,所以选择3V量程的电压表V1即可,则回路中的最大电流约为,所以选择0.6A量程的电流表A2即可。因为待测电阻只有5Ω,选择最大电阻为100Ω的R1即可。故实验所需要的器材有ADEGH。金属丝的直径由螺旋测微器可得:0.5mm+0.01mm×13.5=0.635mm.电压表读数为1.20V,电流表读数为0.50A,故电阻大小为。本题考查了电学实验中常用的仪器选择、数据处理。难度一般。
本题难度:一般
4、简答题 要测一个待测电阻RX(约200Ω)的阻值,除待测电阻外,实验室提供了如下器材:
A.电源E?电动势3V,内阻不计
B.电流表A1?量程0~10mA、内阻r1约为500Ω
C.电流表A2量程0~500μA、内阻r2=1000Ω
D.滑动变阻器R1最大阻值20Ω.额定电流2A
E.定值电阻R2=5000Ω
F.定值电阻R3=500Ω
①为了测定待测电阻上的电压,可以将电流表______串联定值电阻______,将其改装成一个量程为?3.0V的电压表
②请在图中画出实验电路图.
③若电流表A得读数为I=6.2mA,改装后的电压表V读数如图,则V读数是______?V.待测电阻RX=______Ω.
参考答案:①要改装成3V的电压表,应使电流表达最大量程时,电流表及分压电阻两端的电压为3V,则只有将A2与R2串联,此时电流中电流为500μA,总电压U=I(R2+RA1)=3V;
②本题可采用分压、电流表外接法,可使测量结果更准确;答案如图所示:
③由图可知,电压表示数为1.20V,则由欧姆定律可得:
R=UI=1.20V6.2mA≈200Ω;
故答案为:①A2,R2;②如下图所示;③1.20;200.
本题解析:
本题难度:一般
5、实验题 (11分)在实验室,小叶同学想测出某种材料的电阻率。
(1)(4分)由于不知是何种材料,也不知其大约阻值,于是,他用多用电表先粗测该材料一段样品的电阻,经正确操作后,用“×100W”档时发现指针偏转情况如图所示,则他应该换用?档(填“×10W”或“×1k”)重新测量。换档后,在测量前先要?。
(2)(4分)要测出(1)中所给材料样品的电阻率,必须精确测出该段样品的阻值。除了导线和开关外,实验室还备有以下器材可供选用:
电压表V1,量程6V,内阻RV1等于20kΩ
电压表V2,量程10V,内阻RV2约30kΩ
滑动变阻器R1,0~20Ω,额定电流2A
滑动变阻器R2,0~2000Ω,额定电流1mA
电源E(电动势为12 V,内阻r约2Ω)
请选择合适的器材,设计出便于精确测量的电路图画在方框中。其中滑动变阻器应选?
(3)(3分)若选用其中一组电表的数据,设该段圆柱形材料的长为L,直径为d,由以上实验得出这种材料电阻率的表达式为?,式中符号的含义为?。
参考答案:(1)×1k,重新调零(或欧姆调零)(4分,每空2分)
(2)R1(2分)?(图2分)
(3)(2分)U1表示电压表V1的示数,U2表示电压表V2的示数(1分)
本题解析:(1)指针偏转角较小,说明电阻较大,应换用更高的挡,每次换挡都要调零(2)由于实验要求精确测量电阻值,所以滑动变阻器应选用分压连接,没有电流表,应该让电压表代替电流表的作用,使两个电压表并联,让量程较小的电压表与定值电阻串联,由串联分压原理可知定值电阻选择R1(3)由?U1表示电压表V1的示数,U2表示电压表V2的示数
点评:难度中等,电压表在内阻已知的情况下可以当做电流表使用,掌握万用表的使用规范,每次换挡都要欧姆调零
本题难度:一般
