1、实验题  (6分)如图所示的器材可用来研究电磁感应现象及判定感应电流的方向．
①在给出的实物图中，用笔划线代替导线将实验仪器连成完整的实验电路．

②如果在闭合开关时发现灵敏电流计的指针向右偏了一下，那么合上开关后，将原线圈迅速从副线圈拔出时，电流计指针将?；原线圈插入副线圈后，将滑动变阻器滑片迅速向右移动时，电流计指针将?(以上两空选填“向右偏”、“向左偏”或“不偏转”)．

参考答案：①如图所示? ②向左偏

本题解析：①电源、开关、滑动变阻器及L1组成闭合回路，实物图如图所示，L2与电流表组成闭合回路；

②开关闭合时，灵敏电流计的指针向右偏，说明穿过L2的磁通量增大时，指针向右偏，若将原线圈迅速从副线圈拔出，穿过L2的磁通量减少，则灵敏电流计的指针将向左偏

本题难度：一般

2、实验题  （4分）把量程为3mA的电流表改装成欧姆表，其结构如图所示，其中电源电动势E=3V。改装后，将原来电流表3mA的刻度定为电阻的“0”刻度，欧姆表的内阻为         Ω，2mA刻度处标         为           Ω。

参考答案：1000Ω,  500Ω   (每空2分)

本题解析：外电阻为零时，电流表3mA的刻度定为电阻的“0”刻度根据，可知欧姆表的内阻为1000Ω，，所以2mA刻度处标为500Ω
故答案为：1000 ，500

本题难度：一般

3、实验题  要测量一个量程已知的电压表的内阻，所备器材如下：
A．待测电压表V（量程3V，内阻待测）
B．电流表A（量程3A，内阻约0.01Ω）
C．定值电阻R（已知阻值6kΩ，额定电流50mA）
D．蓄电池E（电动势略小于3V，内阻不计）
E．多用电表
F．开关K1、K2，导线若干
有一同学利用上面所给器材，进行如下实验操作：?
（1）首先，用多用电表进行粗测，选用“×1K”挡且操作方法正确。若这时刻度盘上的指针位置如图所示，则测量的结果是_____________。

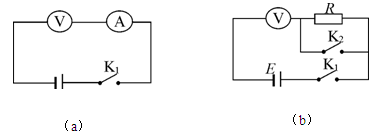

（2）为了更精确地测出此电压表内阻，该同学设计了如图所示的（a）、(b)实验电路，你认为其中较合理的电路图是_________________。

（3）用你选择的电路进行实验时，用上述所测量的符号表示电压表的内阻RV＝______________。

参考答案：（1）7KΩ或7×103Ω?（2）b （3）

本题解析：
试题分析:（1）用多用电表进行粗测时，表盘上的读数是7，选用“×1K”挡，故读数为7KΩ；
（2）a图中电压表的内阻较大，电流表的示数太小，误差太大，b图中R的阻值与电压表阻值接近，误差小；
（3）K2闭合、断开时伏特表读数U1和U2，K2闭合时，示数U1相当于电动势，断开时，二者串联，电流相等，由串并联规律得：解得：

本题难度：一般

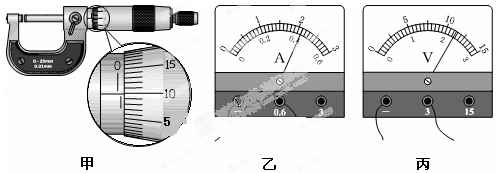

4、实验题  某实验小组在“测定金属电阻率”的实验过程中，正确操作获得金属丝的直径以及电流表、电压表的读数如图所示，则它们的读是　?　mm、　?　A、　?V．

参考答案：0.600mm；0.42A；2.28V

本题解析：
试题分析: 螺旋测微器读数为L=0.5mm+10.00×0.01mm=0.600mm、电流表示数为I=0.42A、电压表读数为U=2.28V．

本题难度：一般

5、实验题  热敏电阻是传感电路中常用的电子元件．现用伏安法研究热敏电阻在不同温度下的伏安特性曲线，要求伏安特性曲线尽可能完整．已知常温下待测热敏电阻的阻值为4～5 Ω，热敏电阻和温度计插入带塞的保温杯中，杯内有一定量的冷水，其他备用的仪表和器具有：
A．电流表A1，量程0.6 A，内阻约1 Ω
B．电流表A2，量程3 A，内阻约2 Ω
C．电压表V1，量程15 V，内阻约15 kΩ
D．电压表V2、量程3 V，内阻约5 kΩ
