1、实验题 图1为测量电压表V内阻r的电路原理图.图中两个固定电阻的阻值均为R,S1、S2是开关,E是电源(内阻可忽略)
小题1:按电路原理图将图2中的实物图连线;
?
小题2:开关S1保持断开,合上开关S2,此时电压表的读数为U1;再合上开关S1,电压表的读数变为U2,电压表内阻r=_______(用U1、U2和R表示).
2、填空题 如图示,为万用表欧姆挡的内部电路,a、b为表笔插孔,下列说法中正确的是 ▲?(填序号“①”、“②”、“③”、“④”)。
① a孔插红表笔
② 表盘刻度是均匀的
③ 用×100Ω挡测量时,若指针指在0Ω附近,则应换用×1 kΩ挡
④ 实验结束后,将表笔拔出,并将选择开关旋至“off ”档或交流最高档
3、实验题
小题1:用螺旋测微器测圆金属丝直径d时,示数如图所示,此示数为?mm。
?
小题2:在“测定金属的电阻率”的实验中,需要测量金属丝的长度L和直径d。现用最小分度为1mm的米尺测量金属丝的长度,图中箭头所指位置是拉直的金属丝两端在米尺上相对应的位置,测得的金属丝长度L为___mm。
小题3:下图是电表的刻度盘。若当时使用的是该表的0-3V量程,那么读数为?;若当时使用的是该表的0-0.6A量程,那么电表读数为 ??。
小题4:实验中应测出的物理量是?;电阻率的计算公式为ρ=?。(用测量量的字母表示)
4、实验题 用以下器材测量待测电阻Rx的阻值:
待测电阻Rx:阻值约为30Ω;
电源E:电动势约为6.0V、内阻忽略不计;
电流表A1:量程50mA、内阻r1=20Ω;
电流表A2:量程300 mA、内阻r2约为4Ω;
定值电阻R0:阻值为100Ω;
滑动变阻器R:最大阻值为10Ω;
单刀单掷开关S、导线若干。
(1)测量中要求使用两块电流表且它们的读数都不小于其量程的1/3,试将方框中测量电阻Rx的实验电路原理图补充完整(原理图中的元件用题干中相应的英文字母标注);
(2)如图某次测量中电流表A1和电流表A2的示数分别为I1和I2,则I1=____________mA,I2=____________mA;
(3 )由已知量和测得量计算Rx=____________Ω。(小数点后保留一位)
?
5、简答题 用以下器材测量电压表V1的内阻R1(量程为1.5V,内阻1400Ω-1600Ω):
电源E,电动势约为3V,内阻可忽略;
电压表V2,量程3V;
定值电阻R0,阻值1200Ω;
滑动变阻器R,最大阻值约为20Ω;
单刀单掷开关S,导线若干.

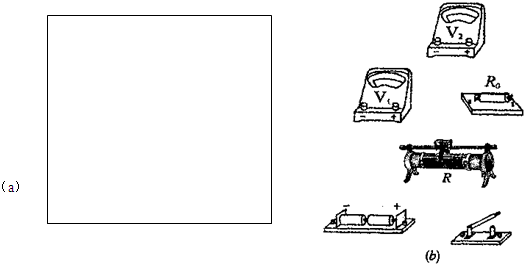

(1)请在图(a)的方框中画出实验电路原理图(原理图中的器件必须要用题中相应的字母标注).
(2)在(b)图中用笔连线,完成实物图的连接.
(3)若电压表V1的读数用U1表示,电压表V2的读数用U2表示,则由已知量和测得量表示R1的表达式为R1=______.
