1、简答题  多用电表指针如图所示
（1）如选择开关为“R×10”挡，则所测电阻的阻值______Ω
（2）如选择开关为直流电压250V挡，则对应读数是______V
（3）如选择开关为直流电流10mA挡，则对应读数是______mA．

参考答案：（1）如选择开关为“R×10”挡，则所测电阻的阻值13×10Ω=130Ω；
（2）如选择开关为直流电压250V挡，则其分度值是5V，多用电表读数是135V；
（3）如选择开关为直流电流10mA挡，其分度值是0.2mA，则其读数是5.4mA．
故答案为：（1）130；（2）135；（3）5.4．

本题解析：

本题难度：一般

2、选择题  天然放射现象中的β射线是
A.原子电离出的自由电子
B.原子核内的自由电子
C.中子分裂出的电子
D.原子核内的质子

参考答案：C

本题解析：

本题难度：困难

3、简答题  如图所示，在铅板A中心处有个放射源C，它能向各个方向不断地射出速度大小相等的电子流，B为金属网，M为紧靠B外侧的荧光屏．A和B接在电路中，它们相互平行且正对面积足够大．已知电源电动势为ε，滑动变阻器的最大电阻是电源内阻r的4倍，A、B间距为d，电子质量为m，电量为e，不计电子形成的电流对电路的影响，忽略重力的作用．
（1）当滑动变阻器的滑片置于中点时，求闭合电键K后，AB间的场强E的大小．
（2）若移动滑动变阻器的滑片，荧光屏上得到最小的亮斑面积为S，试求电子离开放射源时的速度大小．

参考答案：（1）设电源内阻为r，则变阻器的总阻值为4r．
当滑动变阻器的滑片位于中点时，
根据闭合电路欧姆定律得：I=εr+4r=ε5r
AB间的电势差为：UAB=I2r=ε5r?2r=2ε5
所以电场强度为：E=UABd=2ε5d．
（2）荧光屏上的亮斑面积大小由初速度沿竖直方向的粒子在该方向上的位移R决定，即：S=πR2
粒子在做类平抛运动，
所以：R=v0t，
d=12eUABdmt2，
当变阻器的阻值取4r时，UAB最大，此时电子在AB间运动的时间最短：Um=4ε5，
由上述方程解得：v0=1d

本题解析：

本题难度：一般

4、选择题  以下说法中正确的是（　　）
A．在外电路中和电源内部，正电荷都受静电力作用，所以能不断定向移动形成电流
B．静电力与非静电力都可以使电荷移动，所以本质上都是使电荷的电势能减少
C．在电源内部正电荷能从负极到正极是因为电源内部只存在非静电力而不存在静电力
D．静电力移动电荷做功，电势能减少，非静电力移动电荷做功，电势能增加

参考答案：D

本题解析：

本题难度：简单

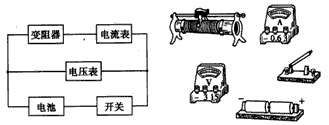

5、实验题  在用电流表和电压表测电池的电动势和内阻的实验中，所用电流表和电压表的内阻分别为0.1 Ω和1 kΩ，如图所示，为实验原理及所需器件图。

(1)在图中画出连线将器件按原理图连接成实验电路。
(2)一位同学记录的6组数据见下表，试根据这些数据在图中画出U-I图像，根据图像读出电池的电动势E=__________V，根据图像求出电池内阻r=__________Ω。

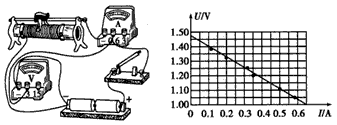

参考答案：(1)如图所示
(2)如图所示，1.46，0.71

本题解析：

本题难度：一般
