2、实验题  在把电流表改装为电压表的实验中，提供的器材有：
A．电流表（量程0~100μA，内阻几百欧）；
B．标准电压表（量程0～3V）；
C．电阻箱（0～9999Ω）；
D．滑动变阻器（0～50Ω，额定电流1.5A）；
E．滑动变阻器（0～100kΩ，额定电流0.5A）；
F．电源（电动势6V，有内阻）；
G．电源（电动势2V，内阻很小）；
H．开关两只，导线若干．?

（1）该实验首先要用半偏法测出电流表的内电阻，如果采用如图1的电路，并且要想得到较高的精确度，那么从上面给出的器材中，可变电阻R1应选用___________，可变电阻R2应选用___________，电源应选用___________（填器材前的字母）；
（2）实验时，先闭合S1，调节R1使电流表满偏，再闭合S2，保持R1不变而调节R2使电流表半偏，读出R2此时的数值即为电流表内电阻的测量值，此测量值与电流表的真实值相比要___________（填“偏大”、“偏小”或“相等”）；
（3）图2提供了将电流表改装为电压表，并将改装电压表与标准电压表进行核对的所需器材，核对时要求对改装表量程范围（0～3V）内每隔0.5V均进行核对，请将实验器材按以上要求用连线连接成实验电路．

3、简答题  电源的输出功率P跟外电路的电阻R有关．如图1所示是研究它们关系的实验电路．为了便于进行实验和保护蓄电地，给蓄电池串联了一个定值电阻R0，把它们一起看作电源（图中虚线框内部分）．于是电源的内电阻就是蓄电池的内电阻和定值电阻R0之和，用r表示，电源的电动势用E表示．

①写出电源的输出功率P跟E、r、R的关系式______．（电流表与电压表都看作理想电表）
②下表中给出了6组实验数话，根据这些数据．在图2中的方格纸中画出P-R关系图线．根据图线可知，电源输出功率的最大值是______W，当时对应的外电阻是______Ω．

4、简答题  （1）欧姆表是根据电路中的______与电阻相对应的规律制成的可直接测量未知电阻的电表．

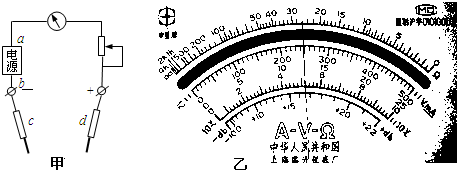

（2）在甲图欧姆表内部结构示意图上的a处表示电源的______极，c是______色表笔．
（3）如果测某电阻时欧姆表示数如乙图所示，此时所用倍率为“×10”，则该电阻的阻值为______Ω．

5、选择题  关于电源电动势E的下列说法中正确的是（　　）
A．电动势表示电源将单位正电荷从负极移到时正极时，非静电力所做的功
B．由电动势E=W非/q可知，电源内非静电力做功越多，电动势越大
C．电动势E的单位与电势差的单位相同，都是伏特，所以电势差就是电动势
D．电源的电动动势与外电路结构有关，外电路变化，通常电动势也要变化
