1、简答题 在一竖直向下的匀强电场中放一绝缘的光滑半圆轨道,如图所示,在最高点放一质量为m、电荷量为+q的小球,使球从静止开始沿轨道下滑,若场强为E,则小球在轨道最低点对轨道压力为_________.
2、计算题 如图所示,坐标平面第Ⅰ象限内存在大小为E=4×105N/C方向水平向左的匀强电场,在第Ⅱ象限内存在方向垂直纸面向里的匀强磁场。质荷比为N/C的带正电粒子从x轴上的A点以初速度v0=2×107m/s垂直x轴射入电场,OA=0.2m,不计重力。求:
(1)粒子经过y轴时的位置到原点O的距离;
(2)若要求粒子不能进入第三象限,求磁感应强度B的取值范围(不考虑粒子第二次进入电场后的运动情况)。
3、填空题 如图所示,一电子沿OX轴射入竖直向上的匀强电场,在电场中运动轨迹为OCD,已知OA=AB,电子过C、D两点时竖直方向分速度为Vcy和VDy,电子在OC段和CD段动能的增量分别为△Ek和△Ek2,则Vcy∶VDy=____________,△Ek1∶△Ek2=________。
4、选择题 如图的虚线为某电场的等势面,今有两个带电粒子(重力不计),以不同的速率,沿不同的方向,从A点飞入电场后,沿不同的径迹1和2运动,由轨迹可以判定:
A.两粒子带电多少一定不同
B.两粒子的电性一定不同
C.粒子1的动能和粒子2的电势能都是先减少后增大
D.经过B、C两点,两粒子的速率可能不等

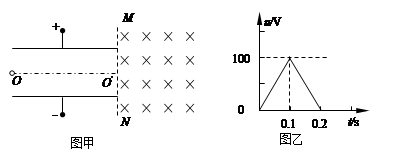

5、选择题 如图甲所示,两个平行金属板正对放置,板长l=10cm,间距d=5cm,在两板间的中线OO’的O处一个粒子源,沿OO’方向连续不断地放出速度的质子。两平行金属板间的电压u随时间变化的u—t图线如图乙所示,电场只分布在两板之间。在靠近两平行金属板边缘的右侧分布有范围足够大的匀强磁场,磁感应强度,方向垂直于纸面向里,磁场边缘MN与OO′垂直。质子的比荷取,质子之间的作用力忽略不计,下列说法正确的是
A.有质子进入磁场区域的时间是0.15s
B.质子在电场中运动的最长时间是0.10s
C.质子在磁场中做圆周运动的最大半径是0.5m
D.质子在磁场中运动的最大速度是的倍
