1、实验题  利用图示装置可以测定喷枪喷射油漆雾滴的速度。
将直径D = 40cm的纸带环，安放在一个可以匀速转动的转台上，纸带上有一狭缝A，A的正对面有一条标志线。油漆喷枪放在开有狭缝B的纸盒里。转台以角速度稳定转动后，开始喷漆，喷出来的雾滴运动速度认为不变。仅当狭缝A和B正对平行时，雾滴才能进入纸带环。改变喷射速度重复实验，已知，在纸带上留下了一系列的痕迹 a、b、c、d。将纸带取下放在刻度尺下，如图所示。


(1)速度最小的雾滴所留的痕迹应为?点，该点离标志线的距离为?cm。
(2)该喷枪喷出的雾滴的最大速度为?m/s，若考虑空气阻力的影响，该测量值
?真实值（选填“大于”“小于”或“等于”）。

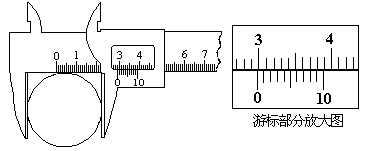

2、实验题  （1）（4分） 一游标卡尺的主尺最小分度为1毫米，游标上有10个小等分间隔，现用此卡尺来测量工件的直径，如图所示。该工件的直径为____________毫米。

（2）（6分）如图A所示的电路中，两二极管均可视为理想二极管，R1=R2。a端对b端的电压与时间的关系如图B的上图所示。请在图B的下图中作出a端对c点的电压与时间的关系图线(最少画一个周期)。

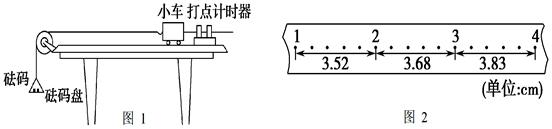

3、实验题  “探究加速度与物体质量、物体受力的关系”的实验装置如图1所示。

（1）在平衡小车与桌面之间摩擦力的过程中，打出了一条纸带如图2所示。计时器打点的时间间隔为0.02 s。从比较清晰的点起，每5个点取一个计数点，量出相邻计数点之间的距离。该小车的加速度a＝__________m/s2（结果保留两位有效数字）。
（2）平衡摩擦力后，将5个相同的砝码都放在小车上。挂上砝码盘，然后每次从小车上取一个砝码添加到砝码盘中，测量小车的加速度。小车的加速度a与砝码盘中砝码的总重力F的实验数据如下表：

4、选择题  如图所示，两个质量相同的同种材料物体A、B紧靠在一起放在粗糙的水平面上，如果它们分别受到水平推力F1和F2，且F1＞F2，则A、B间的弹力大小为
A.F1
B.F2
C.（F1-F2）/2
D.（F1+F2）/2

5、简答题  如图所示，一轻质弹簧的一端固定于倾角为θ的光滑斜面上端，另一端系一质量为m的小球，小球被一垂直于斜面的挡板A?挡住，此时弹簧恰好为自然长度．现使挡板A以恒定加速度a（a＜gsinθ）匀加速沿斜面向下运动（斜面足够长），已知弹簧的劲度系数为k．
（1）求小球开始运动时挡板A对小球提供的弹力；
（2）求小球从开始运动到与档板分离弹簧的伸长量；
（3）问小球与档板分离后能否回到出发点？请简述理由．
