1、简答题  某实验小组利用下列的电学实验器材探究一段某种导电材料的电阻．
器材：电流表A（0.6A/3A，内阻小于0.1Ω），电压表V（3V/15V，内阻大于9kΩ），学生电源E（3V直流电源），变阻器R（最大阻值为25Ω），定值电阻R0（100Ω），开关K和导线若干．

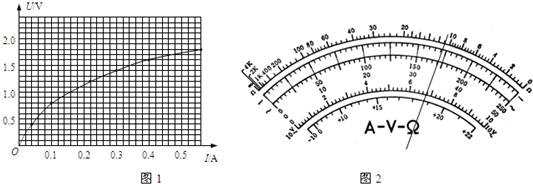

该小组大约每隔2分钟测量一组数据，下面是他们记录的实验数据及作出电阻的U-I图线：

2、实验题  （6分）下面是一些准备用来测量待测电阻Rx阻值的实验器材，器材及其规格如下：
A．待测电阻Rx（阻值在900~1000Ω）一只
B．电压表V（量程10V，内阻Rv约为3kΩ）一只
C．电流表A（量程10mA，内阻RA约为1Ω）
D．滑动变阻器R（最大阻值50Ω，额定电流1.5A）
E．滑动变阻器R（最大阻值10kΩ，额定电流0.5A）
F．电源E （电动势9V， 内阻不计）
G．开关一个，导线若干
请从上述器材中选择必要的器材，设计一个测量待测电阻Rx的实验电路。要求能多次测量，尽可能减少测量误差，试在方框内画出符合要求的实验电路图，滑动变阻器应选用?（选填器材前的字母）。

3、实验题  如图所示为多用表欧姆挡的原理示意图，其中电流表的满偏电流为300 μA，内阻rg＝100 Ω，调零电阻最大阻值R＝50 kΩ，串联的固定电阻R0＝50 Ω，电池电动势E＝1.5 V，用它测量电阻Rx，能准确测量的阻值范围是

A．30 kΩ～80 kΩ
B．3 kΩ～8 kΩ
C．300 kΩ～800 kΩ
D．3000 kΩ～8000 kΩ

4、实验题  (9分)从下列器材中选择部分器材测量电压表的内阻和电源的电动势：
A．待测电压表V：量程Um=3V，内阻约几千欧姆
B．待测电源E：电动势约6~7V，内阻不计
C．微安表μA：量程Im=300μA，内阻rG=300Ω
D．电阻箱R：0～9999．99 Ω
