1、实验题  （4分）关于欧姆表及其使用中的问题，下列说法正确的是?。
A．接表内电源负极的应是红表笔
B．换挡后，都要重新欧姆调零，使指针达到满偏刻度
C．表盘刻度是均匀的
D．表盘刻度最左边表示电阻阻值为0

2、实验题  （7分） 在测定镍铜合金丝电阻率的实验中，待测镍铜合金丝长L约0.8m，直径d小于1mm，电阻R在5Ω左右。
① 用螺旋测微器测量镍铜合金丝的直径，读数如图所示，其直径为?mm．

② 在下图的实物中连接实物图。

③ 用伏安法测量镍铜合金丝的电阻，电压表的读数为U，电流表读数为I，根据测量值，得到镍铜合金丝电阻率的表达式为ρ=?（用题中的符号表达）．
④由于所用电压表不是理想电压表，所以测得的电阻率比实际值偏?（填“大”或“小”）．

3、实验题  下列关于多用表欧姆档测电阻的说法中正确的是?。
A．测量电阻时，如果指针偏转过大，应将选择开关拨至倍率较小的档位，重新调零后测量
B．测量电阻时，如果红．黑表笔分别插在负．正插孔，则会影响测量结果
C．测量电路中的某个电阻，应该把该电阻与电路断开
D．测量阻值不同的电阻时，都必须重新调零

4、实验题  （8分）一电阻Rx额定功率为0.01 W，阻值不详.用欧姆表粗测其阻值约为40 kΩ.现有下列仪表元件，试设计适当的电路，选择合适的元件，较精确地测定其阻值.
A.电流表A1，量程0～300 μA，内阻约150 Ω；
B.电流表A2，量程0～500 μA，内阻约45 Ω；
C.电压表V1，量程0～3 V，内阻约6 kΩ；
D.电压表V2，量程0～15 V，内阻约30 kΩ；
E.电压表V3，量程0～25 V，内阻约50 kΩ；
F.直流稳压电源E1，输出电压6 V，额定电流3 A；
G.直流电源E2，输出电压24 V，额定电流0.5 A；
H.直流电源E3，输出电压100 V，额定电流0.1 A；
I.滑动变阻器R1，0～50 Ω；
G.滑动变阻器R2，0～2 kΩ；
K.电键K一只，连接导线足量.
为了较准确测量Rx的阻值，保证器材的安全，
（1）电源应选?电压表应选?电流表应选?滑动变阻器应选?（填序号，例如A、B等）
（2）在虚线框中画出实验电路图（用所选器材字母表示如A1，A2 等）

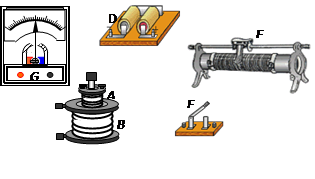

5、实验题  下图为《探究电磁感应现象》实验中所用器材的示意图。试回答下列问题：
（1）按实验要求将实物连成电路。

（2）在实验出现的电磁感应现象中，上述器材中哪个相当于电源？?　　　。
