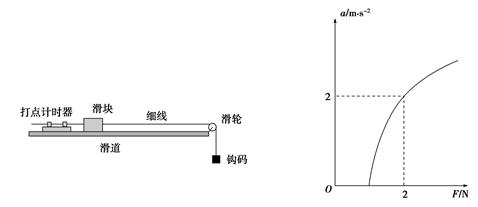

1、实验题 某同学用如图所示实验装置来探究加速度与物体质量、物体所受力的关系.滑道水平,用钩码所受的重力作为滑块所受的拉力,得到滑块的加速度与拉力的关系图像。重力加速度为g=10 m/s2
(1)图像不过原点的原因是________________;滑块所受的滑动摩擦力f=________N。
(2)随着拉力F的增大,图像明显偏离直线,造成此现象的主要原因是________。
(3)若拉力F无限增大,图像将趋于________,加速度a=________m/s2。
(4)滑块的质量M=________kg;滑块和轨道间的动摩擦因数μ=________,计算结果比动摩擦因数的真实值________(填“偏大”或“偏小”)。
2、选择题 把一木块放在水平桌面上保持静止,下面说法正确的( )
A.木块对桌面的压力是弹力,是由于木块发生形变而产生的
B.木块对桌面的压力和桌面对木块的支持力是一对平衡力
C.木块对桌面的压力就是木块的重力,施力物体是地球
D.木块的重力和桌面对它的支持力是一对作用力和反作用力
3、实验题 某实验小组用如图所示的DIS装置探究小车加速度与力的关系时,其中木板的倾角正好能平衡小车所受的摩擦力.重物通过滑轮用细线拉小车,位移传感器(发射器)随小车一起沿倾斜轨道运动,位移传感器(接收器)固定在轨道一端,在小车和重物之间接一个不计质量的微型力传感器.
(1)该实验中小车所受的合力? ▲?(填“等于”
或“不等于”)力传感器的示数,
(2)力传感器的示数? ▲?(填“大于”、“小于”或“等于”)重物的重力.
4、实验题 如图甲所示是用主尺最小分度为1mm,游标上有20个小的等分刻度的游标卡尺测量一工件的内径的实物图,图乙是游标部分放大后的示意图。则该工件的内径为 ??cm。
用螺旋测微器测一金属杆的直径,结果如图丙所示,则杆的直径是?mm。
5、实验题 (6分)用打点计时器测定匀变速直线运动的加速度实验中,打点计时器接入低压电源中,得到一条打上点的纸带,如图所示,取五个小点为计数点得O、A、B、C、D、E各点。用刻度尺测量得如下数据:OA=5.3厘米、OB=12.1厘米、OC=20.3厘米,OD=30.1厘米、OE=41.4厘米。
A.相临两个计数点之间的时间间隔T=??。
B.由实验数据计算平均加速度的值a =?。
C.计算B点的即时速度VB=?。
