1、实验题  用伏安法测定一个待测电阻Rx的阻值（阻值约为200Ω），实验室提供如下器材：
电池组E：电动势3V，内阻不计
电流表A1：量程0 ~ 15mA，内阻约为100Ω
电流表A2：量程0 ~ 300μA，内阻为1000Ω
滑动变阻器R1：阻值范围0 ~ 20Ω，额定电流2A
电阻箱R2，阻值范围0 ~ 9999Ω，额定电流1A
电键S、导线若干
要求实验中尽可能准确地测量Rx的阻值，请回答下面问题：
①为了测量待测电阻两端的电压，可以将电流表__________（填写器材代号）与电阻箱串联，并将电阻箱阻值调到__________Ω，这样可以改装成一个量程为3.0V的电压表。
②在方框中画完整测量Rx阻值的电路图，并在图中标明器材代号。

③调节滑动变阻器R1，两表的示数如图所示，可读出电流表A1的示数是________mA，电流表A2的示数是________μA，测得待测电阻Rx的阻值是________。本次测量存在一定的系统误差，考虑这个原因测量值比较真实值________（选填“偏大”或“偏小”）。

参考答案：①A2，9000?②电路见解析?③ 8.0mA；150μA；187.5Ω；偏小。

本题解析：
试题分析①为了测量待测电阻两端的电压，可以将电流表A2与电阻箱串联，改装成电压表；若要改装成一个量程为3.0V的电压表，需串联的电阻为；②

③由图中读出电流表A1的示数是8.0mA，电流表A2的示数是,150μA；待测电阻Rx的阻值是,因为A1的读数大于待测电阻上的电流，所以测量值比较真实值偏小。

本题难度：一般

2、实验题  在“测定金属导体的电阻率”的实验中，待测金属丝的电阻Rx约为5 Ω.实验室备有下列实验器材：
A．电压表V1(量程0～3 V，内阻约为15 kΩ)
B．电压表V2(量程0～15 V，内阻约为75 kΩ)
C．电流表A1(量程0～3 A，内阻约为0.2 Ω)
D．电流表A2(量程0～0.6 A，内阻约为11 Ω)
E．变阻器R1(0～100 Ω，0.6 A)
F．变阻器R2(0～2000 Ω，0.1 A)
G．电池组E(电动势为3 V，内阻约为0.3 Ω)
H．开关S，导线若干
小题1:为提高实验精确度，减小实验误差，应选用的实验器材有________．
小题2:若用毫米刻度尺测得金属丝长度为60.00 cm，用螺旋测微器测得金属丝的直径及两电表的示数如图所示，则金属丝的直径为________mm，电阻值为________Ω.

参考答案：
小题1:ADEGH
小题2:0.635 mm、? 2.4

本题解析：此题涉及电学实验测定金属导体的电阻率。因为电源的电动势只有3V，所以选择3V量程的电压表V1即可，则回路中的最大电流约为,所以选择0.6A量程的电流表A2即可。因为待测电阻只有5Ω，选择最大电阻为100Ω的R1即可。故实验所需要的器材有ADEGH。金属丝的直径由螺旋测微器可得：0.5mm+0.01mm×13.5=0.635mm.电压表读数为1.20V，电流表读数为0.50A，故电阻大小为。本题考查了电学实验中常用的仪器选择、数据处理。难度一般。

本题难度：一般

3、简答题  有一电阻值约为20Ω、额定功率约为7.2W的电阻，现准备用伏安法测量多组数据，借助I-U图象较准确地测其阻值，实验室提供的器材有：
A．电流表（量程0-3A，内阻约0.1Ω）
B．电流表（量程0-0.6A，内阻约0.5Ω）
C．电压表（量程0-3V，内阻约3kΩ）
D．电压表（量程0-15V，内阻约15kΩ）
E．滑动变阻器（阻值0-10Ω，额定电流2A）
F．滑动变阻器（阻值0-1KΩ，额定电流2A）
G．直流电源（电动势12V，内阻不计）
H．开关及导线若干
①要使测量误差尽量的小，电流表应选择______，电压表应选择______，滑动变阻器应选择______．（填序号字母）
②请在图中按实验要求完成测量电路的实物连接．

参考答案：（1）电阻值约为20Ω、额定功率约为7.2W，故待测电阻的额定电流为：I=

本题解析：

本题难度：一般

4、填空题  一电流表的量程标定不准确，某同学利用图所示电路测量该电流表的实际量程Im．
所用器材有：量程不准的电流表A1，内阻r1=10.0Ω，量程标称为5.0mA；标准电流表A2，内阻r2=45.0Ω，量程1.0mA；标准电阻R1，阻值10.0Ω；滑动变阻器R，总电阻为300.0Ω；电源E，电动势3.0V，内阻不计；保护电阻R2；开关S；导线．
回答下列问题：

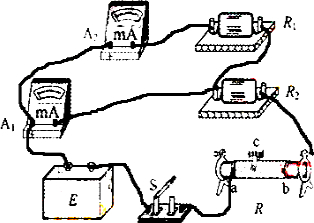

（1）在答题卡上（图2所示）的实物图上画出连线．

（2）开关S闭合前，滑动变阻器的滑动端c应滑动至______端．
（3）开关S闭合后，调节滑动变阻器的滑动端，使电流表A1满偏；若此时电流表A2的读数为I2，则A1的量程Im=______．

参考答案：（1）根据电路图连线实物图，如图所示



（2）滑动变阻器采用限流式，应将滑动触头滑动至阻值最大端．
（3）根据欧姆定律应有；I?2(r?2+R?1)=I?mr?1? 解得Im=I2(R1+r2)r1．
故答案为（1）如图
?（2）阻值最大
? （3）I?2(R?1+r?2)r?1

本题解析：

本题难度：一般

5、实验题  一种供某仪器使用的小型电池上标称的开路电压为9 V?允许通过的最大电流为50mA.为了测量这个电池的电动势和内阻,因没有电流表等,实验者利用了如图所示的电路,图中电压表的内阻很大,可不考虑其对电路的影响,R为电阻箱,阻值范围为0-9999 Ω,定值电阻R0为保护电阻.
(1)实验室备有的定值电阻有以下几种规格,你认为当做保护电阻R0最合适的是(? )
A.10Ω,5W ?B.180Ω,0.25W? C.190Ω,0.5W? D.1.2kΩ,1W
(2)按如图的电路实验:断开开关,调节电阻箱使其阻值最大;闭合开关,调节电阻箱的读数为R1,读取电压表的示数为U1；再次调节电阻箱的读数为R2，读取电压表的示数为U2;则可计算得出电池的电动势E=?,内阻r=??.

参考答案：(1) C? (2) -R0

本题解析：(1)电路中电阻的最小值为，定值电阻的最大功率P=UI=9×0.05=0.45W，所以做保护电阻R0最合适的是190Ω,0.5W
故选C
(2)根据闭合电路欧姆定律可知，，，计算可得电源电动势E=，内阻r=

本题难度：一般
