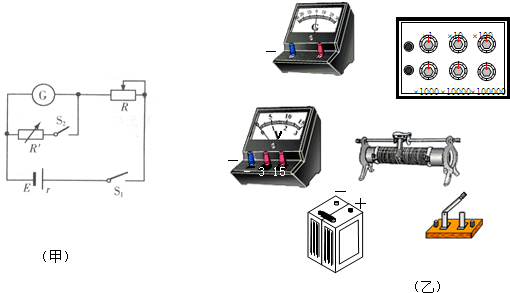

1、简答题 利用下图（甲）所示的电路测量量程为500μA的电流表G的内阻（图中电源的电动势E=4V）；先闭合S1，调节R，使电流表指针偏转到满刻度；再闭合S2，保持R不变，调节R’，使电流表指针偏转到满刻度的
，读出此时R’的阻值为200Ω．
（1）电流表内阻的测量值Rg=______Ω；
（2）将该表改装成量程为3V的电压表，需______（选填“串联”或“并联”）一个阻值R0=______Ω?的电阻箱；
（3）若要把改装好的电压表与标准电压表进行校对，请在下图的（乙）图中完成实物连接图，要求连线不得交叉．
（4）如果改装后的电压表的读数始终略偏小，则应该在电阻箱Ro两端______?（填“串联”或“并联”）一个______（填“大电阻”或“小电阻”）．
2、实验题 有以下可供选用的器材及导线若干，要求使用个数最少的仪器尽可能精确地测量一个电流表的满偏电流．
A．待测电流表：满偏电流约700～800
A、内阻约l00
、刻度均匀、总格数为N.
B．电流表：量程0.6A、内阻0.1．
C．电压表：量程3V、内阻3k．
D．滑动变阻器：最大阻值200．
E．电源：电动势3V、内阻1.5．
F．开关一个．
（1）在虚线框内画出实验电路图，并在每个选用的仪器旁标上题目所给的字母序号．
（2）测量过程中测出多组数据，其中一组数据中待测电流表A的指针偏转了n格，可算出满偏电流
=___________，式中除N、n外，其他字母符号代表的物理量是____________
_______________________________.

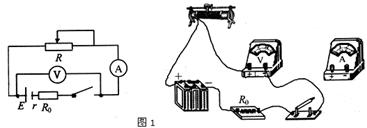

3、实验题 （10分）电池的内阻很小，不便于直接测量．某探究小组的同学将一只2.5Ω的保护电阻R0与电池串联后再用电流表和电压表测电池的电动势和内阻，实验电路如图1所示。
①按电路原理图把实物电路补画完整；
②实验中测定出了下列数据：
I/A
| 0.10
| 0.15
| 0.17
| 0.23
| 0.25
| 0.30
|
U/V
| 1.20
| 1.10
| 1.00
| 0.80
| 1.00
| 0.60
|
请根据数据在图2中坐标图上画出I-U图象．连线时，有一组数据是弃之不用的，原因是?
③由I-U图象得出电池的电动势为?V，内阻为?Ω。
4、选择题 实验桌上放着晶体二极管、电阻、电容器各一只，性能均正常，外形十分相似.现将多用电表转换开关拨到
×
挡，分别测它们的正负电阻加以鉴别：测甲元件时，
；测乙元件时，
，
；测丙元件时，开始指针偏转到
，接着读数逐渐增大，最后停在
上.则甲、乙、丙三个元件分别是(? )
A．电容、电阻、二极管
B．电阻、电容、二极管
C．电阻、二极管、电容
D．二极管、电阻、电容
5、实验题 在“描绘小灯泡的伏安特性曲线”的实验中，现除了有一个标有“5V，2.5W”的小灯泡、导线和开关外，还有：
A、直流电源（电动势约为5V，内阻可不计）
B、直流电流表（量程0～3A，内阻约为0.1Ω）
C、直流电流表（量程0～600mA，内阻约为5Ω）
D、直流电压表（量程0～15V，内阻约为15kΩ）
E、直流电压表（量程0～5V，内阻约为10kΩ）
F、滑动变阻器（最大阻值10Ω，允许通过的最大电流为2A）
G、滑动变阻器（最大阻值1kΩ，允许通过的最大电流为0.5A）
实验要求小灯泡两端的电压从零开始变化并能测多组数据
（1）实验中电流表应选用_______，电压表应选用_______，滑动变阻器应选用_______（均用序号字母表示）；

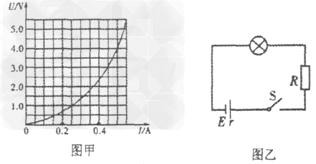

（2）某同学通过实验正确地做出了小灯泡的伏安特性曲线如图甲所示。现把实验中使用的小灯泡接到如图乙所示的电路中，其中电源电动势为E=6V，内阻r=1Ω，定值电阻R=9Ω，此时灯泡的实际功率为____________W。（结果保留两位有效数字）
