1、简答题 利用下图（甲）所示的电路测量量程为500μA的电流表G的内阻（图中电源的电动势E=4V）；先闭合S1，调节R，使电流表指针偏转到满刻度；再闭合S2，保持R不变，调节R’，使电流表指针偏转到满刻度的
，读出此时R’的阻值为200Ω．
（1）电流表内阻的测量值Rg=______Ω；
（2）将该表改装成量程为3V的电压表，需______（选填“串联”或“并联”）一个阻值R0=______Ω?的电阻箱；
（3）若要把改装好的电压表与标准电压表进行校对，请在下图的（乙）图中完成实物连接图，要求连线不得交叉．
（4）如果改装后的电压表的读数始终略偏小，则应该在电阻箱Ro两端______?（填“串联”或“并联”）一个______（填“大电阻”或“小电阻”）．
参考答案：（1）干路中电流为 I=Ig，S2闭合，干路电流不变，R和R′并联电压相等，各支路电流之和等于总电流．
由23IgRg=（Ig-23Ig）R
解得 Rg=100Ω
（2）利用电流的改装成电压表的原理：应将电流表与分压电阻串联R0．
由U=Ig（Rg+R0）
知R0=5900Ω

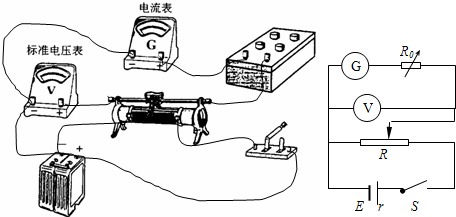

（3）改装后的电压表电阻较大，对电表进行矫正，滑动变阻选择分压接法，电路原理图如图，根据原理图，连接实物图如图．
（4）若改装后的电压表的读数始终略偏小，说明通过表头的电流偏小，串联的分压电阻偏大，可并联一个大电阻．
故答案为：
（1）100Ω
（2）串联，5900
（3）见答图．
（4）并联，大电阻．
本题解析：
本题难度：一般
2、实验题 有以下可供选用的器材及导线若干，要求使用个数最少的仪器尽可能精确地测量一个电流表的满偏电流．
A．待测电流表：满偏电流约700～800
A、内阻约l00
、刻度均匀、总格数为N.
B．电流表：量程0.6A、内阻0.1．
C．电压表：量程3V、内阻3k．
D．滑动变阻器：最大阻值200．
E．电源：电动势3V、内阻1.5．
F．开关一个．
（1）在虚线框内画出实验电路图，并在每个选用的仪器旁标上题目所给的字母序号．
（2）测量过程中测出多组数据，其中一组数据中待测电流表A的指针偏转了n格，可算出满偏电流
=___________，式中除N、n外，其他字母符号代表的物理量是____________
_______________________________.
参考答案：（1）如图所示（2）
（U为电压表读数，RV为电压表内阻）
本题解析：（1）电压表量程3V，内阻3KΩ，满偏电流为
，与待测电流表类似，可以当作电流表使用，与待测电流表串联即可；题目中的电流表量程0.6安，偏大，不需要；采用滑动变阻器分压式接法，电压可以连续调节．电路图如图所示：
②待测电流表总格数为N，电流等于电压表电流，为：
；
电流表与电压表串联，电流相等，故：
故（U为电压表读数，RV为电压表内阻）
本题难度：一般
3、实验题 （10分）电池的内阻很小，不便于直接测量．某探究小组的同学将一只2.5Ω的保护电阻R0与电池串联后再用电流表和电压表测电池的电动势和内阻，实验电路如图1所示。
①按电路原理图把实物电路补画完整；
②实验中测定出了下列数据：
I/A
| 0.10
| 0.15
| 0.17
| 0.23
| 0.25
| 0.30
|
U/V
| 1.20
| 1.10
| 1.00
| 0.80
| 1.00
| 0.60
|
请根据数据在图2中坐标图上画出I-U图象．连线时，有一组数据是弃之不用的，原因是?
③由I-U图象得出电池的电动势为?V，内阻为?Ω。
参考答案：①连线见解析；②数据存在严重错误；③1.50；0.50.
本题解析：①对照电路图连线即可，要注意电表的极性；实物图连线如图
②根据描点法作出I-U图象，有一组数据是弃之不用的，原因是数据存在严重错误（答误差大不得分）
③U-I图象的纵轴截距表示电源的电动势，故E=1.50V内阻和定值电阻之和等于图线的斜率，故r+R0=△U/△I=3.0Ω?
所以r=3-2.5=0.50Ω
本题难度：一般
4、选择题 实验桌上放着晶体二极管、电阻、电容器各一只，性能均正常，外形十分相似.现将多用电表转换开关拨到
×
挡，分别测它们的正负电阻加以鉴别：测甲元件时，
；测乙元件时，
，
；测丙元件时，开始指针偏转到
，接着读数逐渐增大，最后停在
上.则甲、乙、丙三个元件分别是(? )
A．电容、电阻、二极管
B．电阻、电容、二极管
C．电阻、二极管、电容
D．二极管、电阻、电容
参考答案：C
本题解析：现将多用电表转换开关拨到
档，分别测它们的正反电阻加以鉴别．测甲元件时，
，说明正反接电阻一样，所以甲元件是电阻；测乙元件时，
，说明正向接时阻值较小，反向接时阻值较大，因此乙元件是二极管；测丙元件时，开始指针偏转到0.5kΩ，接着读数逐渐增加，最后停在100kΩ上．说明刚开始时正在给电容器充电，阻值较小，当稳定后阻值会很大．则丙元件是电容器．
故选：C
点评：多用电表测电阻时，表盘刻度不均匀，从右向左间格越来越密，同时测量读数时指针尽可能在中间附近．二极管具有单向导通性．
本题难度：简单
5、实验题 在“描绘小灯泡的伏安特性曲线”的实验中，现除了有一个标有“5V，2.5W”的小灯泡、导线和开关外，还有：
A、直流电源（电动势约为5V，内阻可不计）
B、直流电流表（量程0～3A，内阻约为0.1Ω）
C、直流电流表（量程0～600mA，内阻约为5Ω）
D、直流电压表（量程0～15V，内阻约为15kΩ）
E、直流电压表（量程0～5V，内阻约为10kΩ）
F、滑动变阻器（最大阻值10Ω，允许通过的最大电流为2A）
G、滑动变阻器（最大阻值1kΩ，允许通过的最大电流为0.5A）
实验要求小灯泡两端的电压从零开始变化并能测多组数据
（1）实验中电流表应选用_______，电压表应选用_______，滑动变阻器应选用_______（均用序号字母表示）；
（2）某同学通过实验正确地做出了小灯泡的伏安特性曲线如图甲所示。现把实验中使用的小灯泡接到如图乙所示的电路中，其中电源电动势为E=6V，内阻r=1Ω，定值电阻R=9Ω，此时灯泡的实际功率为____________W。（结果保留两位有效数字）
参考答案：（1）C，E，F?
（2）0.79-0.85
本题解析：
本题难度：一般
