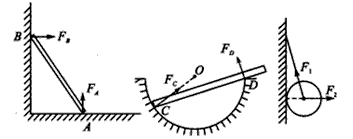

1、其他  按下列要求画出图中弹力的方向：
(1)搁在光滑竖直墙与水平地面间的棒在A、B两处受到的弹力；
(2)搁在光滑半球形碗内的棒在C、D两处受到的弹力；
(3)用细绳悬挂、靠在光滑竖直墙上的小球受到的弹力．

参考答案：

本题解析：

本题难度：一般

2、选择题  如图所示，一根轻弹簧竖直直立在水平地面上，下端固定，在弹簧的正上方有一个物块，物块从高处自由下落到弹簧上端点O，将弹簧压缩，弹簧被压缩了x0时，物块的速度变为零．从物块与弹簧接触开始，物块加速度的大小随下降的位移x变化的图象可能是下图中的(　　)．

参考答案：D

本题解析：物块从接触弹簧到弹簧被压缩到最短，物块受到弹力和重力两个力的作用，物块到达平衡位置之前，合外力向下，由牛顿第二定律得：
mg－kx＝ma1，得：a1＝g－x
物块到达平衡位置之后，合外力向上，由牛顿第二定律得：kx－mg＝ma2，得：a2＝x－g
可见，物块到达平衡位置前后，a-x图象均为直线，且斜率的绝对值相等，物块刚接触弹簧时加速度为重力加速度．由于物块从弹簧上端落下来，故到其速度减为零时，加速度大于重力加速度．设物块到达平衡位置时弹簧压缩了x1，物块速度减为零时弹簧压缩了x0，这时有：
x1＝，a2＝x0－g>g，x0>，所以x1<x0，图象D正确．

本题难度：一般

3、选择题  下列说法正确的是
[? ]
A．相互接触的物体间一定存在弹力
B．两物体间存在摩擦力时，彼此间一定有弹力
C．只有运动的物体间才受到摩擦力作用，静止不动的物体不受摩擦力
D．滑动摩擦力的方向与物体的运动方向相反

参考答案：B

本题解析：

本题难度：简单

4、实验题  （2012年2月西安五校联考）某学校物理兴趣小组，利用光控实验板进行了“探究自由落体的下落高度与速度之间的关系”的实验，如图甲所示。同学将数据记录在Excel软件工作薄中，利用Excel软件处理数据，如图乙所示，小组进行探究，得出结论。

在数据分析过程中，小组同学先得出了vB—h图像，继而又得出vB2—h图像，如图丙、丁所示：

请根据图像回答下列问题：
（1）小明同学在得出vB—h图像后，为什么还要作出vB2—h图像？?．
（2）若小球下落过程机械能守恒，根据实验操作及数据处理，求出图丁图像的斜率为k，则重力加速度g=?．

参考答案：（1）先作出的vB-h图像，不是一条直线，根据形状无法判断vB、h关系，进而考虑vB2—h图像，从而找出vB2、h之间的线性关系（2）（3分）k/2．

本题解析：由vB2=2gh可知vB2—h图像k=2g，重力加速度g=k/2。

本题难度：一般

5、实验题  在《测定匀变速直线运动的加速度》实验中，纸带的E端与小车连接，得到如图所示的一条纸带。已知打点计时器打点的时间间隔为0.02s，纸带上的各个点均为计数点（相邻两个计数点之间还有四个点图中未画出）。用毫米刻度尺测量从某点O（O点图中未画出）到 A、B、C、D、E各点的距离依次是（单位为cm）： 3.00、 3.30、 3.80、 4.50、 5.40。则实验中小车的加速度大小是?m/s2，加速度方向是从C点指向?（填B或D）点。打点计时器打下C点时小车的速度大小为?m/s，打点计时器打下A点时小车的速度大小为?m/s。
?

参考答案：0.2? B? 0.06

本题解析：由于计时器打点的时间间隔为0.02s，他按打点先后顺序每5个点取1个计数点，所以相邻两个计数点之间的时间间隔为0.1s，根据匀变速直线运动的推论公式可以求出加速度的大小为

由题知E点为最早打下的点，则小车做匀减速直线运动，所以加速度方向是从C点指向B点；
根据匀变速直线运动中，时间中点的速度等于该过程中的平均速度则

点评：根据匀变速直线运动的推论公式可以求出加速度的大小，根据匀变速直线运动中时间中点的速度等于该过程中的平均速度，可以求出打纸带上C点时小车的瞬时速度大小。

本题难度：一般
