2、实验题  （1）（12分）某同学做“验证力的平行四边形定则”的实验，主要步骤如下：




A．在桌面上放一块方木板，在方木板上铺一张白纸，用图钉把白纸钉在方木板上；
B．用图钉把橡皮条的一端固定在板上的A点，在橡皮条的另一端拴上两条细绳，细绳的另一端系着绳套；
C．将两只弹簧测力计通过细绳互成角度地拉橡皮条，使绳与橡皮条的结点达到某一位置O，记下O点的位置，读出两个弹簧测力计的示数；
D．按选好的标度，用铅笔和刻度尺作出两个弹簧测力计的拉力F1和F2的图示，并用平行四边形定则作出合力F′；
E、用一个弹簧测力计，通过细绳套拉橡皮条使其伸长，读出弹簧测力计的示数，记下细绳的方向，按同一标度作出这个力F的图示；
F．比较力F′与F的大小和方向。
上述步骤中：
①有重要遗漏内容的步骤序号中?和?；遗漏内容分别是?和? __
②若他将遗漏内容补上后，如图（a）所示，是他利用坐标纸记下的橡皮筋结点位置O点及两弹簧测力计拉力的大小，试在图（a）中作出无实验误差情况下F1和F2的合力图示，并用F′表示此力。
③图（b）是甲和乙两位同学分别做以上实验时得到的结果，其中哪一个比较符合实验事实？（力F是只用一只弹簧测力计拉时的图示）__________?
(a)? (b)
(2)（8分） ①某同学用如右图所示装置做“验证牛顿第二定律”的实验，若他在图示状态下开始做实验，请指出图中的主要错误是（至少写两项）：?、?。
②该同学要探究小车的加速度a和质量M的关系，应该保持?；若该同学要探究加速度a和拉力F关系，应该保持?不变；

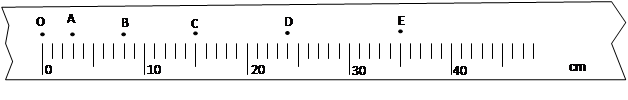

③他在实验中得到如下图所示纸带，纸带上的计数点用A、B、C、D、E表示。根据图上数据，小车经过B点时的速度是?m/s。（相邻计数点间的时间间隔为0.1s）（计算结果保留两位有效数字）

3、选择题  下列关于弹力的叙述中，正确的是?
[? ]
A．只要物体相互接触，就一定有弹力产生
B．压力和支持力的方向总是垂直于接触面
C．微小的力不能使坚硬的物体发生形变
D．弹簧只有在伸长时才能产生弹力

4、实验题  实验题（18分，每空2分）
（1）（8分）如图（a）为验证牛顿第二定律的实验装置示意图.

①平衡小车所受的阻力的操作：取下??，把木板不带滑轮的一端垫高；接通打点计时器电源，轻推小车，让小车拖着纸带运动．如果打出的纸带如图（b）所示，则应?（填“减小”或“增大”）木板的倾角，反复调节，直到纸带上打出的点迹间隔相等为止．
②图（c）为研究“在外力一定的条件下，物体的加速度与其质量的关系”时所得的实验图象，横坐标为小车上砝码的质量．

设图中直线的斜率为，在纵轴上的截距为，若牛顿定律成立，则小车受到的拉力为___________，小车的质量为___________．

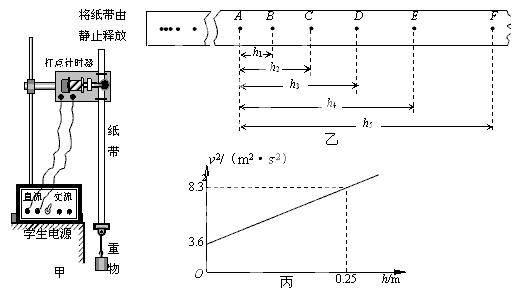

（2）（10分）某同学利用如图甲所示的实验装置测量重力加速度．
①请指出该同学在实验操作中存在的两处明显错误：a?；b?．

②该同学经正确操作得到如图乙所示的纸带，取连续的六个点，测得、、、、．若打点的周期为T，则打E点时速度为=?；若分别计算出各计数点对应的速度数值，并在坐标系中画出与h的关系图线，如图丙所示，则重力加速度 =?．
③若当地的重力加速度值为，请写出误差的主要原因?．

5、选择题  为保障市民安全出行，有关部门规定：对乘坐轨道交通的乘客所携带的物品实施安全检查。如图所示为乘客在进入地铁站乘车前，将携带的物品放到以恒定速率运动的水平传送带上，使物品随传送带一起运动并通过检测仪接受检查时的情景。当乘客将携带的物品轻放在传送带上之后，关于物品受到的摩擦力，下列说法正确的是（?）

A．当物品与传送带相对静止时，物品受到静摩擦力
B．由于物品相对于地面是运动的，物品一定受到滑动摩擦力
C．当物品受到摩擦力作用时，物品一定受到弹力作用
D．当物品受到摩擦力作用时，摩擦力方向与物品运动方向相同
