1、实验题  一个欧姆表共有(×1档)、（×10档）、（×100档）、（×1K档），中心刻度值是100，用该表的（×1档）测量一个电阻，指针偏转角度很小，指在1K与2K之间，若要较精确测出该电阻的阻值，应选用___________档测量，换档后，首先要进行_________________。
如图为某同学用多用电表测电阻时的表头和功能选择开关的情况。由图可读出其所测电阻的阻值为_______________。

2、实验题  （12分）在“测定金属的电阻率”实验中，所用测量仪器均已校准，待测金属丝接入电路部分的长度约为50cm。
（1）用螺旋测微器测量金属丝的直径，其中某一次测量结果如图1所示，其读数应为___________mm（该值接近多次测量的平均值）；

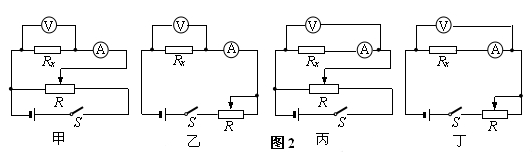

（2）用伏安法测金属丝的电阻Rx．实验所用器材为：电池组(电动势为3V，内阻约1Ω)、电流表(内阻约0.1Ω)、电压表(内阻约3kΩ)、滑动变阻器R(0~20Ω，额定电流2A)、开关、导线若干． 某小组同学利用以上器材正确连接好电路，进行实验测量，记录数据如下：

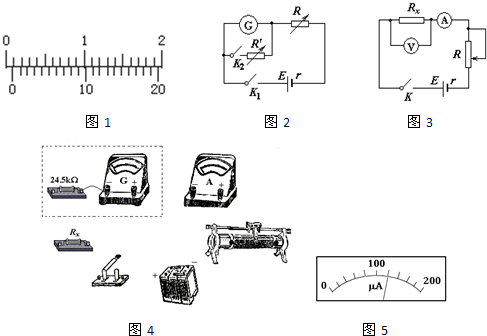

3、简答题  I．在“长度的测量”实验中，调整卡尺两测脚间距离，主尺和游标的位置如图1所示．

此时卡尺两测脚间狭缝宽度为______?mm；若要狭缝宽度调到0.20mm，应使游标上第______条刻度线与主尺上表示______?mm的刻度线重合．
II．在把电流表改装成电压表的实验中，所用电流表G的满偏电流Ig=200μA，内阻Rg估计在400Ω到600Ω之间．
（1）按图2测定电流表G的内阻Rg，需要选用合适的器材，现有供选用的器材如下：
A．滑动变阻器（阻值范围0-200Ω）
B．滑动变阻器（阻值范围0-1750Ω）
C．电阻箱（阻值范围0-999Ω）
D．电阻箱（阻值范围0-99999Ω）
E．电源（电动势6V，内阻0.3Ω）
F．电源（电动势12V，内阻0.6Ω）
按实验要求，电路图中的R最好选用______，R’最好选用______，E最好选用______．（填入选用器材的字母代号）
（2）假定由上述步骤已测出电流表内阻Rg=500Ω，现在通过串联一个24.5kΩ的电阻把它改装成为一个电压表，此电压表的量程为______V．
（3）图3是测定未知电阻Rx的电路图，图4是电路中所需要的器材（虚线框内为上述已改装好的电压表），请按电路图画出连线，将所示器材接成实验电路．
（4）测量时，电流表的读数为0.20A，而改装后的电压表的表头读数如图5所示，那么Rx的阻值等于______Ω．

4、实验题  在《电场中等势线的描述》实验中，图中a、b、c、d、e为间距相等的五个基准点，A、B为电极，当电流从正接线柱流人G表时，其指针向正接线柱一侧偏转，当G表的指针指??时，说明探针所接触的两点正是等势点；当探针I接d点，探针Ⅱ接在某点时，G表指针偏向负接线柱一侧，为了找到等势点，探针Ⅱ向??（填“左”或“右”）移，才能找到等电势点学

5、简答题  一个电流、电压两用表的电路如图所示，小量程电流表G的量程是0.001A，内阻是100Ω，两个电阻的阻值是，问：
（1）双刀双掷电键接到哪边是电流表，接到哪边是电压表？
（2）电流表、电压表的量程各是多大？
