参考答案：B? E

本题解析：因为金属丝的电阻容易受到温度的影响，所以实验过程中，要求通过电阻的电流不能太大，一般在0.6A左右，所以选用的电压表应是B，对于滑动变阻器的选择原则是要求实验过程中操作方便，一般选取和被测电阻阻值相差不大的滑动变阻器，故选E，滑动变阻器采用分压接法，因为电流表的内阻和金属丝接近，所以为避免电流表的分压，采用电流表的外接法，如下图

点评：金属丝的电阻容易受到温度的影响，所以实验过程中，要求通过电阻的电流不能太大，一般在0.6A左右，

本题难度：一般

2、实验题  （6分）某学习小组在描绘标有“8.0 v，3.8 w”的小灯泡灯丝电阻的伏安特性图线时，实验室给出一块电压表V（量程10V，内阻约4KΩ）和两块电流表：A1 （量程100 mA，内阻约2Ω）和 A2 （量程0.6 A，内阻约0.3Ω），则选择电流表        进行试验测量。甲、乙两同学利用电压表和选定的电流表采用不同的连接电路测出相应的电压和电流描绘出的伏安特性图线如下图①、②所示，则图线       更准确。

参考答案：A2、 图线②

本题解析：据题意，小灯泡额定电压为8v，额定功率为3.8w，则额定电流为，所以电流表应该选择A2；据可知应该实验外接法测量更准确，而外接法电流表测量的电流偏大，当电压相同时电流偏大的是图②。
考点：本题考查小灯泡的伏安特性曲线的描绘。

本题难度：一般

3、实验题  （共10分）为了精确测量某待测电阻Rx的阻值（约为30Ω）．有以下一些器材可供选择．
电流表：A1（量程0～50mA，内阻约10Ω）? A2（量程0～3A，内阻约0.12Ω）
电压表：V1（量程0～3V，内阻很大）?V2（量程0～15V，内阻很大）
电源：E（电动势约为3V，内阻约为0.2Ω）
定值电阻：R（20Ω，允许最大电流1.0A）
滑动变阻器：R1（0～15Ω，允许最大电流2.0A）
滑动变阻器：R2（0～10Ω，允许最大电流0.3A）
滑动变阻器：R3（0～1kΩ，允许最大电流0.5A）
单刀单掷开关S一个，导线若干
（1）（每空1分）电流表应选 ?，电压表应选?，滑动变阻器应选?．（填字母代号）
（2）（4分）请在方框中画出测量电阻Rx的实验电路图（要求测量值的范围尽可能大一些，所用器材用对应的符号标出）

（3）（3分）某次测量中，电压表示数为U时，电流表示数为I，则计算待测电阻阻值的表达式为Rx=?

参考答案：（1）A1?V1?R1?（2） 如下图所示?（3）

本题解析：（1）因电源E的电动势约为3V，所以电压表选择V1，待测电阻Rx的阻值（约为30Ω），所以流过的最大电流Rx，如果选择电流表A2（量程0～3A，内阻约0.12Ω），指针偏转角度很小，读数不准确，所以电流变选择A1，滑动变阻器R2的全阻值太大，操作部方便，所以滑动变阻器选择R1（0～15Ω，允许最大电流2.0A）
（2）因实验要求测量值的范围尽可能大一些，所以控制电路用分压式接法，又Rx是小电阻，故测量电路用电流表的内接法，为使流过电流表的电流不超过其量程，故应与待测电阻串联一定值电阻起保护作用，所以电路图为：

本题难度：一般

4、实验题  为了测量某待测电阻Rx的阻值（约为60Ω）。有以下一些器材可供选择：
电流表：（量程0～50mA，内阻约10Ω）?（量程0～3A，内阻约0.12Ω）
电压表：（量程0～3V，内阻3KΩ）?（量程0～15V，15KΩ）
电源：E（电动势为约为3V，内阻约为0.2Ω)
滑动变阻器（0～10Ω、允许最大电流2.0A） ?滑动变阻器（0～1kΩ、允许最大电流0.5A） 单刀单掷开关S一个，导线若干
（1）电流表应选_______，电压表应选_______，滑动变阻器应选________（填字母代号）。
（2）请在方框中画出测量电阻Rx的实验电路图（要求所测量值范围尽可能大）

（3）测得待测电阻Rx的测量值?真实值（填大于、等于或小于），引起实验误差的原因是?。

参考答案：（1）?，??，?（填写字母即可）
（2）电路图如右图所示
?
（4）小于，电压表的分流作用。

本题解析：电源电动势3V，电路中最大电流为0.05A，所以电流表应选择，电压表选，因为要求测量范围尽可能要大一些，所以滑动变阻器选电阻小的，测量的电阻实际上为电压表与电阻的并联电阻，测量值偏小

本题难度：一般

5、实验题  在测定电池的电动势和内阻的实验中，备有下列器材：
A．待测的电池
B．电流表G（满偏电流3mA，内阻Ω）
C．电流表A（0—0.6A，内阻0.1Ω）
D．滑动变阻器R1（0—20Ω，5A）
E．滑动变阻器（0~2000Ω，1A）
F．定值电阻R0（490Ω）
G．开关和导线若干

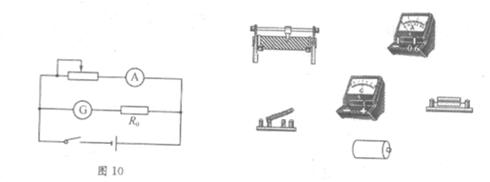

（1）某同学发现上述器材中虽然没有给出电压表，但给出了两个电流表，于是他设计了如图10所示的实验电路，在该电路中，为了操作方便且能准确地进行测量，滑动变阻器应选??（填器材序号字母）。
（2）根据如图10所示的电路图将下列仪器连接成实际测量电路。

（3）该同学在实验过程中测得了下面几组数据（I1为电流表G的示数，I2电流表A的示数）。请你根据表中数据先描绘出I1—I2的图象，再由图象得出电池的电动势E=
?V，内阻r=?Ω。

参考答案：（1）D?（1分）

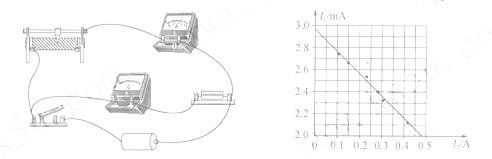

（2）电路如图（1分）
（3）图象如图（1分）V（2分）
Ω（2分）

本题解析：略

本题难度：简单
