1、选择题  如图所示为伏安法测电阻的一种常用电路。以下分析正确的是：

A．此接法的测量值大于真实值
B．此接法的测量值小于真实值
C．此接法要求待测电阻值远大于电流表内阻
D．开始实验时滑动变阻器滑动头P应处在最左端

参考答案：AC

本题解析：略

本题难度：简单

2、简答题  在“描绘小电珠的伏安特性曲线”实验中，所用器材有：小电珠（2.5V，0.6W），滑动变阻器，电流表，学生电源，开关，导线若干．

①利用小电珠的标称值可估算出小电珠正常工作时的电阻值约为______Ω．（计算结果保留2位有效数字）

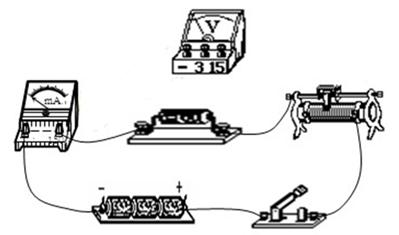

②请根据实验原理图甲完成实物图乙中的连线．
③开关闭合前，应将滑动变阻器的滑片P置于______端．为使小电珠亮度增加，P应由中点向______端滑动．
④下表为电压等间隔变化测得的数据，为了获得更准确的实验图象，必须在相邻数据点______间多测几组数据（请填写“ab”“bc”“cd”“de”或“ef”）．

参考答案：（1）由P=U2R可得：R=U2P=2．520.6≈10Ω；
（2）先将滑动变阻器与电源、开关相连组成闭合回路，再将灯泡等并联在滑动变阻器的一部分中，注意导线不能交叉，且导线要接在接线柱上，特别注意滑动变阻器的接法；
（3）为了测量安全，灯泡两端的电压应为零，由图可知，灯泡与左端并联，故开始时，滑片应滑到a端；滑片向右移动时，并联部分长度增大，故灯泡两端的电压增大；
（4）因ab两段上电流变化较大，故为了更精确的画出I-U图象，在此段内应多测几组数据；故答案为：ab；
（5）因灯泡的电阻随温度的升高而增大，故在I-U图象中为斜率变化的曲线，故A正确；
故答案为：（1）10；（2）如下较；（3）a；b；（4）ab；（5）A．

本题解析：

本题难度：一般

3、实验题  现在要测量一段电阻丝的电阻率r，其阻值Rx≈0.5Ω，允许通过的最大电流为0.5A。提供如下器材供你选择：

参考答案：①?C?（2分） ；②?R1，分压 ； （2分）③?如下图；（2分，有错即得0分）
④ ?（2分）⑤ ?1.205（±0.002）mm。（2分）

本题解析：①伏安法测量电阻原理即测量出待测电阻两端的电压和通过电阻的电流，可供选择的电压表和电流表量程分别为和，而待测量的电阻只有左右，电流表读数准确时电压表读数太小，而电压表读数准确时电流表又超量程，所以需要给待测量电阻串联一个定值电阻起保护作用，即使如此，待测电阻，电流表选择外接法。②为获得多组实验数据减少实验误差，滑动变阻器选择分压式接入电路，因此滑动变阻器选择阻值小的。③滑动变阻器分压式连接，待测量电阻和定值电阻串联，电流表外接，注意正负接线柱，实物连线见答案。④根据欧姆定律，而，带入即可得。⑤螺旋测微器读数首先从固定刻度读出半毫米的整数倍即，从可动刻度读出与主尺对齐的刻度线，估读一位即乘以精确度，最终结果为。

本题难度：一般

4、简答题  一电阻额定功率为0.01W，阻值不详，用欧姆表粗测其阻值约为40kΩ，现有下列仪表元件，试设计适当的电路，选择合适的元件，较精确地没定其阻值．
①电流表，量程0-300μA，内阻150Ω；
②电流表：量程0-1500μA，内阻45Ω；
③电压表：量程0-3V，内阻6kΩ；
④电压表，量程0-15V，内阻30kΩ；
⑤电压表，量程0-50V，内阻100kΩ；
⑥直流电源，输出电压24V，额定电流0.5A
⑦滑动变阻器，0-50Ω，3W；
⑧滑动变阻器，0-2kΩ，1W；
⑨电键一只，连接导线足量
（1）电流表选______，电压表选______，滑动变阻器选______，（均填用电器前面的数字序号）
（2）在方框内画出电路图．

参考答案：（1）根据欧姆定律可得待测电阻的最大电流为I?m=

本题解析：

本题难度：一般

5、实验题  （10分）在测电阻的实验中，待测电阻Rx大约为20Ω，从实验室找出以下供选择的器材：（要求电压从0开始调节，测量数据尽可能精确）
A．电池组(电动势3 V，内阻约1Ω)
B．电流表A1(0～150 mA，内阻Rg1约5Ω)
C．电压表V(0～3 V，内阻5kΩ)
D．电压表V(0～15 V，内阻10 kΩ)
