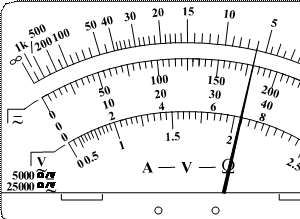

1、计算题  如图为一正在测量中的多用电表表盘：
（1）若用×1kΩ挡测量电阻，则读数为___________Ω；
（2）若用直流50mA挡测量电流，则读数为_________mA；
（3）若用直流250V挡测量电压，则读数为________V。
?

2、简答题  现仅有以下器材：
A1表：量程0.2AA2表：量程0.02AV1表：量程3V
V2表：量程100V滑线变阻器R：0～10Ω电阻箱R0：0～9999.9Ω，0.1A
蓄电池组E：ε=6V，r=0.1Ω电键S及导线若干
为较准确地测定一电阻值Rx约1.2Ω的电阻丝的阻值，已有甲、乙两位同学分别设计了图1中的甲、乙二个电路图来测量Rx．但甲、乙两电路设计均有不合理之处，请指出存在的问题（各图分别指出两处即得满分）．

（1）甲图不合理之处：______，______．
（2）乙图不合理之处：______，______．
（3）请设计一个实用的较合理的电路图，画在规定方框内（如图2），并写出Rx的计算公式．（说明公式中各物理量的意义）Rx=______；各量的意义是：______．

3、实验题  有一个额定电压为2.8V，功率约为0.8W的小灯泡，现要用伏安法描绘这个灯泡的I-U图线，有下列器材供选用：
A．电压表（0～3V，内阻6kΩ）
B．电压表（0～15V，内阻30kΩ）
C．电流表（0～3A，内阻0.1Ω）
D．电流表（0～0.6A，内阻0.5Ω）
E．滑动变阻器（10Ω，2A）
F．滑动变阻器（200 Ω，0.5A）
G．蓄电池（电动势6V，内阻不计）
（1）用如图所示的电路进行测量，电压表应选用____________，电流表应选用____________，滑动变阻器应选用____________。（用序号字母表示）

（2）通过实验测得此灯泡的伏安特性曲线如图所示，由图线可求得此灯泡在正常工作时的电阻为____________Ω。

（3）若将此灯泡与电动势6V、内阻不计的电源相连，要使灯泡正常发光，需串联一个阻值为____________Ω的电阻。

4、选择题  某同学用伏安法测电阻.分别采用电流表内接法和外接法，测得某电阻Rx的值分别是R1和R2，则测量值R1、R2跟该电阻的真实值之间的关系是(     )
A．R1>Rx>R2
B．R1<Rx<R2
C．R1>R2>Rx
D．R1<R2<Rx
