1、简答题  某同学用如图（a）所示的实验电路来测量电阻的阻值．适当调节滑动变阻器R′后保持其滑片位置不变，将电阻箱接入a、b之间，闭合电键S，改变电阻箱的阻值R，得到一组电压表的示数U与R的数据，在U-R坐标系中绘出的U-R图象如图（b）所示．

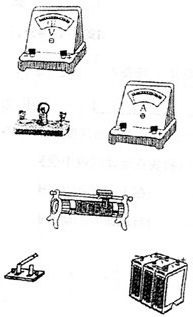

（1）请用笔画线根据电路图在图（c）中画出缺少的两根导线．
（2）（单选）在电路研究中常用某两个物理量间的关系图象来描述某个元件或某段电路的特征，图（b）中的图线反映的是______
（A）电源的特征（B）电阻箱的特征
（C）a、b两点间这段电路的特征（D）待测电阻的特征
（3）用待测电阻Rx替换电阻箱，读得电压表示数为5.0V，利用图（b）中的U-R图线可得Rx=______Ω．
（4）使用较长时间后，电源的电动势可认为不变，但其内阻增大，若仍使用该装置和图（b）中的U-R图象来测定某一电阻，则测定结果将______（选填“偏大”或“偏小”）．

2、实验题  （6分）实验室中现有如下器材：
电池E（电动势6V）
电流表A（量程0.6A）
电压表Vl（量程3V，内阻未知）
电压表V2（量程3V，内阻10KΩ）
滑动变阻器R1（最大阻值约20Ω）
滑动变阻器R2（最大阻值10Ω）
开关S和导线若干

某同学设计了一个同时测定滑动变阻器R1最大阻值和电压表Vl内阻的实验电路，如图所示．若某次实验中电流表的示数用I表示，电压表Vl、V2的示数分别用U1、U2表示，电压表V2的内阻用r2表示，则R1的最大阻值R1m＝________；电压表Vl的内阻r1＝________．

3、选择题  如图所示，电压表和电流表的读数分别为10V和0.1A，电流表的内阻为0.2Ω，那么有关待测电阻Rx的说法正确的是（　　）
A．Rx的测量值比真实值大
B．Rx的测量值比真实值小
C．Rx的真实值为99.8Ω
D．Rx的真实值为100.2Ω
