1、实验题  采用“伏安法”测电阻，无论是“安培表外接”还是“安培表内接”都会出现系统误差，为此某同学采用如右图所示电路测定待测电阻Rx的阻值。实验器材如下：
电池组E，电动势为4．5 V，内阻很小；?电压表V，量程3 V，内阻约3 kΩ；
电流表A，量程2 mA，内阻约50Ω；?滑动变阻器R，阻值范围0～20Ω；
Rx是待测电阻，阻值约3kΩ；开关S1、S2，导线若干。

①请根据电路图，将实验器材连接成实验电路（图中部分电路已连接）。
②闭合开关前，先将滑动变阻器的滑动端置于电路图中的?端（填a或b），然后闭合开关S1、S2，适当调节滑动变阻器R，记下电流表和电压表的示数I1、U1；再断开开关S2，记下电流表和电压表示数为I2、U2。则被测电阻Rx=?（用电表的示数表示）；
③你认为上述实验能否消除系统误差：?（填“能"或“不能”）。

2、选择题  灯泡的伏安特性曲线”的实验中，选用“2.5V3W”的灯泡，所用电流表内阻约为0.5Ω，电压表的内阻约为3kΩ，则应该选择以下哪个实验电路图（　　）
A．
B．
C．
D．

3、简答题  待测电阻的阻值约有100-200Ω之间，额定功率约为0.25W，用伏安法测其电阻伏安特性曲线，现有如下器材
A、毫安表量程50mA，内阻20Ω
B、电流表量程3A，内阻约0.1Ω
C、电压表量程10V，内阻20KΩ
D、滑动变阻器阻值范围0-40Ω，额定电流1A
E、12V直流电电源及开关、导线若干
（1）伏安法测电阻的实验中应选择的器材代号是______
（2）设计合理的测量电路，并把电路图画入方框内
（3）使用千分尺测量螺线管金属丝的直径，示数如图所示，金属丝的直径______mm．

4、实验题  （12分）重庆某军工企业于2013年1月研制成功一种新材料做成的电阻丝，其电阻稳定性非常优良，几乎不随温度发生改变。工程技术员为了准确测定它的电阻率，进行了如下的测量.

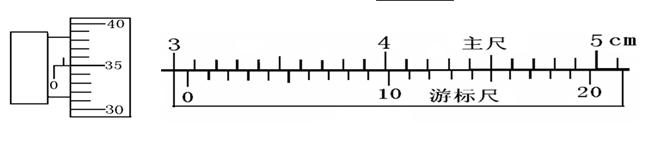

（1）用螺旋测微器测量其直径如图所示，则d=?mm；
（2）用20分度的游标卡尺测量其长度如图所示，则?cm；

（3）用多用电表粗侧其电阻如图所示，则?

（4）用伏安法测量导线的电阻，并要多次测量求其平均值，供选用的器材有：
电源E（电动势为4V）；?电压表V(量程为3V，内阻约为2)
电流表?(量程为0.5mA，内阻约为1)?电流表(量程为0.6A，内阻约为10)?
滑动变阻器R（最大阻值为20）?开关、导线若干.
①根据工程技术人员所设计的电路，电流表应选?；
②在图中将选用的器材连成符合要求的实验电路（不得改动图中已画出的部分连线）.

5、实验题  硅光电池是一种可将光能转换为电能的器件。某同学用左所示电路探究硅光电池的路端电压U与总电流I的关系。图中R0为已知定值电阻，电压表视为理想电压表。


①若电压表的读数为，则I＝?

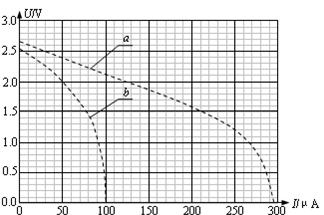

②实验一：用一定强度的光照射硅光电池，调节滑动变阻器，通过测量得到该电池的U-I曲线a。如图，短路电流为?mA ，电动势为?V。
③ 实验二：减小实验一中光的强度，重复实验，测得U-I曲线b，如图.当滑动变阻器的电阻为某值时，若实验一中的路端电压为1.5V。则实验二中外电路消耗的电功率
为??mW（计算结果保留两位有效数字）。
