1、实验题  某同学用如图所示电路,测绘标有“3.8V,0.3A”的小灯泡的灯丝电阻R 随电压U变化的图像.

①除了导线和开关外,有以下一些器材可供选择：
电流表：A1(量程100mA，内阻约2Ω)、A2(量程0.6A，内阻0.3Ω)；
电压表：V1(量程5V，内阻约5kΩ)、V2(量程15V，内阻约15kΩ)；
滑动变阻器：R1（阻值范围0-10Ω）、R2(阻值范围0-2kΩ)；
电源：E1(电动势为1.5V，内阻为0.2Ω)、E2(电动势为4V,内阻约为0.04Ω).
为了调节方便,测量准确,实验中应选用电流表_______,电压表______, 滑动变阻器__________,电源_________.（填器材的符号)

参考答案：A2;? V1；? R1； E2

本题解析：该实验为描绘小灯泡的伏安特性曲线，要求测量多组数据，所以滑动变阻器要采用分压式连接，滑动变阻器用电阻小的，灯泡额定电压为3.8V，电压表用量程小的，最大电流为0.3A，电流表用0.6A量程的，电源如果用1.5V的不能让灯泡正常发光
点评：在电学实验中应该掌握电表量程的选择、能判断滑动变阻器的限流分压连接等

本题难度：简单

2、选择题  关于欧姆表，下列说法在正确的是（?）
欧姆表是根据欧姆定律工作的
欧姆表是根据闭合电路欧姆定律工作的
被测电阻越大，欧姆表的指针偏转角度也越大
与电流表和电压表一样，欧姆表的电阻刻度是均匀的

参考答案：B

本题解析：欧姆表是测量电阻的仪表，内阻为Rg，满刻度电流为Ig的电流表，R是可变电阻，也叫调零电阻；电池为一节干电池，电动势为E，内阻是r，红表笔（插入“ ”插孔）与电池负极相连；黑表笔（插入“-”插孔）与电池正极相连．当被测电阻Rx r跟Rg、R相比很小，可以忽略不计。 是根据欧姆定律测量电阻的，所以A错，B对；
当Rx=∞时，I=0，则在最左端，同一档测电阻时阻值越大偏角越小，C错；
虽然任何欧姆表的测量范围都是从0→∞Ω，但越向左刻度越密．中值电阻为100Ω的欧姆表当Rx在200Ω以上时，读数已很困难，当Rx为1000Ω时．已无法读数了．要想准确地测出大电阻，应换用一个中值电阻较大的欧姆表（就是换挡）．D错误；
故答案选B

本题难度：简单

3、实验题  有同学测量水果电池的电动势和内阻，能够使用的测量仪器有电压表、电流表、滑动变阻器、电阻箱、开关及导线若干。
(1)该实验有多种测量方法，试画出在下列限制条件下的测量电路图(不必考虑量程问题)。
①不用电阻箱；②不用电压表；③不用电流表

(2)某同学用(1)问中的方案①做此实验，并且采用作图法处理数据。假若能够用理想电表做该实验，做出的图像如图所示的话，请在此图基础上定性地画出由于电表并非理想而测出的实际图像。

参考答案：

本题解析：
解：本实验中能够使用的测量仪器有电压表、电流表、滑动变阻器、电阻箱、开关及导线若干。

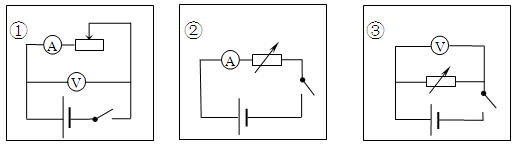

①不用电阻箱：那可以使用的测量仪器有电压表、电流表、滑动变阻器、开关及导线若干，根据这些仪器进行电路连接。此电路采用伏安法内接法，实验中将滑动变阻器与电流表串联，然后再与电压表并联。实验中先滑动变阻器滑片测出一组电流和电压值，再移动滑动变阻器滑片测出另一组电流和电压值，最后进行计算可得水果电池的电动势和内阻。电路图如下所示①。
②不用电压表：那可以使用的测量仪器有电流表、电阻箱、开关及导线若干，根据这些仪器进行电路连接。此电路采用串联接法，试验中将变阻箱与电流表串联。试验中调节变阻箱旋钮确定一个电阻值，测出此时电流值；然后再调节变阻箱旋钮确定另一个电阻值，测出此时的电流值；最后进行计算可得水果电池的电动势和内阻。电路图如下所示②。
③不用电流表：那可以使用的测量仪器有电压表、滑动变阻器、电阻箱、开关及导线若干，根据这些仪器进行电路连接。试验中将变阻箱与电压表进行并联，先调节变阻箱的旋钮确定一个电阻值，测出此时的电压值；再调节变阻箱的旋钮确定另一个电阻值，测出此时的电压值，最后进行计算可得水果电池的电动势和内阻。电路图如下所示③。

(2)根据题意，理想电表是不计其本身电阻的仪器，实验中电压表和电流表都存在电阻，所以不是理想电表。实验测量的值要比理论值小，所以实际的I-U曲线图如下图所示。

本题难度：简单

4、实验题  一个标有“3V，0.6W”小灯泡，在测量其伏安特性曲线的实验中，得到下表数据：

（1）实验所用的电路图为___________；

（2）根据表中数据，在下图中画出小灯泡的伏安特性曲线；

（3）由曲线可知小灯泡的电阻随电压增大而___________。（填“增大”、“不变”或“减小”）

参考答案：（1）C
（2）“略”
（3）增大

本题解析：

本题难度：一般

5、实验题  (10分）如图是一同学测量某导电液体电阻率的实物连线图.图中均匀的长直玻璃管内径为d，里面充满待测导电液体，玻璃管两端各装有一电极，电极距离为L.

(1) 根据实物连线图在虚线框内画出实验的电路原理图，其中导电液体用电阻Rx表示。
（2）在接通电路前，为保证器材安全滑动变阻器的滑片P应移到最?端（填“左”或“右”）。
在电路调试时，该同学发现：闭合开关S1后，单刀双掷开关S2接到a接点时电压表示数为4.5 V、电流表示数为180μA；单刀双掷开关S2接到b 接点时电压表示数为4.6 V、电流表示数为164μA。正式测量时，为减小实验误差，单刀双掷开关S2应接到?点（填“a”或“b”）。
(3)该同学正确完成实验，测得该段液体的电阻R0，则该导电液体的电阻率的表达式为ρ=?(用R0、L、d等表示).

参考答案：（1）

（2）右，b
（3）

本题解析：电路如图所示

接通电路前为保证电路的安全，应使滑动变阻器接入电路中的电阻最大，即滑片应移到最右端。分别使用内接法和外接法时电流表示数变化大，电压表示数变化小，说明电流表对示数影响较小，即电流表内阻远远小于被测电阻，为减小误差应当采用电流表内接法。故接b端。根据欧姆定律，电阻率公式，及可得电阻率。

本题难度：一般
