1、实验题  某同学用如图所示电路,测绘标有“3.8V,0.3A”的小灯泡的灯丝电阻R 随电压U变化的图像.

①除了导线和开关外,有以下一些器材可供选择：
电流表：A1(量程100mA，内阻约2Ω)、A2(量程0.6A，内阻0.3Ω)；
电压表：V1(量程5V，内阻约5kΩ)、V2(量程15V，内阻约15kΩ)；
滑动变阻器：R1（阻值范围0-10Ω）、R2(阻值范围0-2kΩ)；
电源：E1(电动势为1.5V，内阻为0.2Ω)、E2(电动势为4V,内阻约为0.04Ω).
为了调节方便,测量准确,实验中应选用电流表_______,电压表______, 滑动变阻器__________,电源_________.（填器材的符号)

2、选择题  关于欧姆表，下列说法在正确的是（?）
欧姆表是根据欧姆定律工作的
欧姆表是根据闭合电路欧姆定律工作的
被测电阻越大，欧姆表的指针偏转角度也越大
与电流表和电压表一样，欧姆表的电阻刻度是均匀的

3、实验题  有同学测量水果电池的电动势和内阻，能够使用的测量仪器有电压表、电流表、滑动变阻器、电阻箱、开关及导线若干。
(1)该实验有多种测量方法，试画出在下列限制条件下的测量电路图(不必考虑量程问题)。
①不用电阻箱；②不用电压表；③不用电流表

(2)某同学用(1)问中的方案①做此实验，并且采用作图法处理数据。假若能够用理想电表做该实验，做出的图像如图所示的话，请在此图基础上定性地画出由于电表并非理想而测出的实际图像。

4、实验题  一个标有“3V，0.6W”小灯泡，在测量其伏安特性曲线的实验中，得到下表数据：

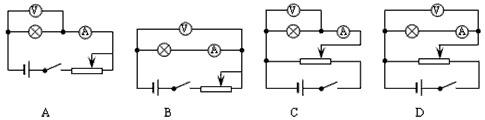

（1）实验所用的电路图为___________；

（2）根据表中数据，在下图中画出小灯泡的伏安特性曲线；

（3）由曲线可知小灯泡的电阻随电压增大而___________。（填“增大”、“不变”或“减小”）

5、实验题  (10分）如图是一同学测量某导电液体电阻率的实物连线图.图中均匀的长直玻璃管内径为d，里面充满待测导电液体，玻璃管两端各装有一电极，电极距离为L.

(1) 根据实物连线图在虚线框内画出实验的电路原理图，其中导电液体用电阻Rx表示。
（2）在接通电路前，为保证器材安全滑动变阻器的滑片P应移到最?端（填“左”或“右”）。
在电路调试时，该同学发现：闭合开关S1后，单刀双掷开关S2接到a接点时电压表示数为4.5 V、电流表示数为180μA；单刀双掷开关S2接到b 接点时电压表示数为4.6 V、电流表示数为164μA。正式测量时，为减小实验误差，单刀双掷开关S2应接到?点（填“a”或“b”）。
(3)该同学正确完成实验，测得该段液体的电阻R0，则该导电液体的电阻率的表达式为ρ=?(用R0、L、d等表示).
