参考答案：①? ACDF? (2分)
②
③?
④? 1.0? (2分)

本题解析：①根据小灯泡额定电压3v判断电压表选择量程即D，“3V，1.5W”可得灯泡额定电流，所以电流表选择C。由于要描绘伏安特性曲线，电压从0开始调节，滑动变阻器选择小的即F，滑动变阻器G的最大电流小于灯泡额定电流而排除，电源必选。
②由于要描绘伏安特性曲线，电压从0开始调节，滑动变阻器选择分压式，灯泡正常发光电阻根据,依据”大内偏大小外偏小”,而，电流表选择外接法。具体电路见答案。
③描点作图，而电压与电流并不成正比例关系，图像是平滑的曲线。随电压升高，电阻变大。
④根据上题目中描点作图，当小灯泡两端电压为2.2V时，电流，消耗的电功率

本题难度：一般

3、实验题  用电流表（内阻约4Ω）和电压表（内阻约3kΩ）测量电阻R的阻值。分别将图甲和图乙两种测量电路连到电路中，进行多次测量。按照图甲所示电路某次的测量情况：电流表的示数是4.60mA，电压表的示数是2.50V；按照图乙所示电路某次的测量情况：电流表的示数是5.00mA，电压表的示数是2.30V。比较这两次测量结果，正确的说法是（?）

A．电阻的真实值更接近460Ω，且大于460Ω
B．电阻的真实值更接近460Ω，且小于460Ω
C．电阻的真实值更接近543Ω，且大于543Ω
D．电阻的真实值更接近543Ω，且小于543Ω

参考答案：D

本题解析：因为两次情况中电流表的变化比较明显，所以电压表的分流较大，故应采用电流表的内接法，该接法中因为测得的电压要比实际电压大，而电流时准确电流，所以测量值大于真实值，所以电阻的真实值更接近与，但小于543Ω，D正确，
点评：只有清楚实验误差的来源，才能去更好的减小实验误差

本题难度：简单

4、实验题  用图甲所示的实验器材测定小灯泡的伏安特性曲线，要求加在小灯泡上的电压从零开始逐渐增大到额定电压。

(1)在方框中画出实验所用的电路图，并按电路图用导线把实物图连接起来。

(2)某同学根据所测几组数据画出图乙所示的图线，图线是一条曲线而不是直线，原因是___________________，小灯泡的工作电压为2.0V时的功率约是___? _W。

参考答案：(1)分压电路、安培表外接法；实物图略。 (2)灯丝电阻随电流增大而增大，0.62W

本题解析：根据题目要求电压要求能从零开始调节，且为了减少误差应采用安培表外接法，即如图所示。画出来的不是直线原因是因为小灯泡电阻率会随着发热而变大，根据图像U=2.0V，电流I=0.31A，所以功率为0.62W
点评：本题考查了本实验常见的电路选择以及测量误差的分析，题型普通，考查知识点常见。

本题难度：一般

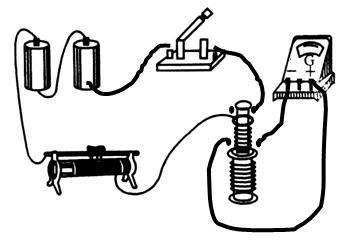

5、实验题  （8分）如图所示为“研究电磁感应现象”的实验装置．

(1)将图中所缺的导线补接完整．
(2)在闭合开关时发现灵敏电流计的指针向右偏转了一下，那么合上开关后(　　)
A．将原线圈迅速插入副线圈时，电流计指针向右偏转一下
B．将原线圈插入副线圈后，电流计指针一直偏在零点左侧
C．将原线圈插入副线圈后，将滑动变阻器触头迅速向左拉时，电流计指针向右偏转一下
D．将原线圈插入副线圈后，将滑动变阻器触头迅速向左拉时，电流计指针向左偏转一下

参考答案：（1）

（2）（ AD ）

本题解析：根据楞次定律，将原线圈迅速插入副线圈与闭合开关都会使磁通量增加，因此产生的电流方向一样；将原线圈插入副线圈后，将滑动变阻器触头迅速向左拉时，电流减小，磁通量变小，所以产生的感应电流与磁通量增加时产生的感应电流方向相反。因此AD正确。

本题难度：简单
